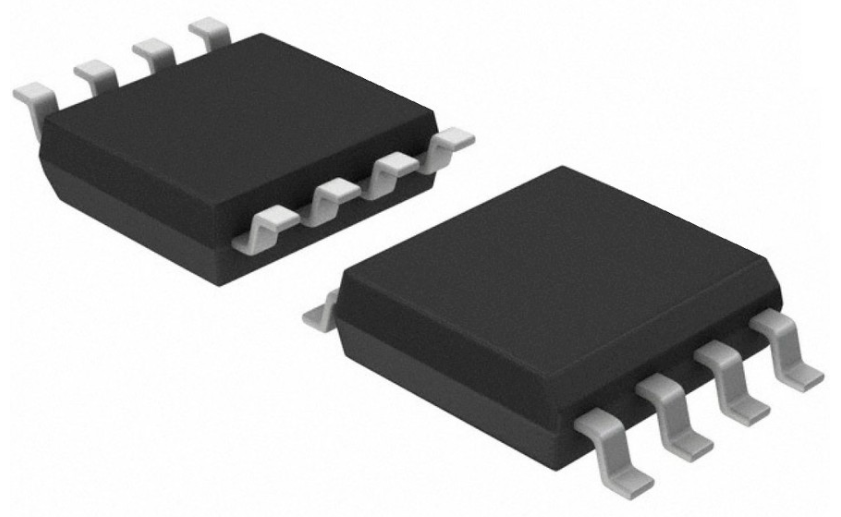

Микросхема LM317LCDR
У поставщика
У поставщиков
47 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,81 |
Цены поставщиков
РадиоЧип
В наличии:47 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,81 |
Описание
Микросхема LM317LCDR от Texas Instruments — линейный регулируемый стабилизатор напряжения. Выходной ток до 100 мА, выходное напряжение от 1,25 до 32 В, максимальное входное напряжение 32 В. Доступна в компактных корпусах SOIC, SOT-89 и TSSOP. Применяется в блоках питания, промышленной автоматике и бытовой электронике.
Технические характеристики
| Описание | 3-Terminal Adjustable Regulator |
| Артикул | LM317L |
| Производитель | Texas Instruments |
| Тип компонента | Linear Regulator |
| Esd cdm rating | 2000V |
| Esd hbm rating | 3000V |
| Макс. вх. напр. | 32V |
| Мин. входное напряжение | 2.5V |
| Макс. вых. ток | 100mA |
| Макс. выходное напряжение | 32V |
| Мин. вых. напряжение | 1.25V |
| Packages available | [ "SOIC (D)", "TO-92 (LP)", "SOT-89 (PK)", "TSSOP (PW)" ] |
| Package d body size | 4.90mm x 3.91mm |
| Пиковый выходной ток | 100mA to 200mA |
| Выходное напряжение шума | 30µV/V |
| Package lp body size | 4.30mm x 4.30mm |
| Package pk body size | 4.50mm x 2.50mm |
| Package pw body size | 3.00mm x 4.40mm |
| Макс. опорное напряжение | 1.3V |
| Мин. опорное напряжение | 1.2V |
| Adjustment current max | 100µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Input regulation typical | 0.01% |
| Макс. темп. перехода | 150°C |
| Ripple rejection typical | 80dB |
| Output regulation typical | 0.5% |
| Reference voltage typical | 1.25V |
| Adjustment current typical | 50µA |
| Рекомендуемый входной конденсатор | 0.1µF |
| Рекомендуемый выходной конденсатор | 1µF |
| Thermal resistance d package | 97.1°C/W |
| Thermal resistance lp package | 139.5°C/W |
| Thermal resistance pk package | 51.5°C/W |
| Thermal resistance pw package | 149.4°C/W |
| Operating temperature range lc | 0°C to 125°C |
| Operating temperature range li | -40°C to 125°C |
| Output voltage change with temp | 10mV/V |
| Adjustment capacitor recommended | 10µF |
| Input to output differential max | 35V |
| Input to output differential min | 2.5V |
| Minimum output current to maintain regulation | 1.5mA to 2.5mA |
