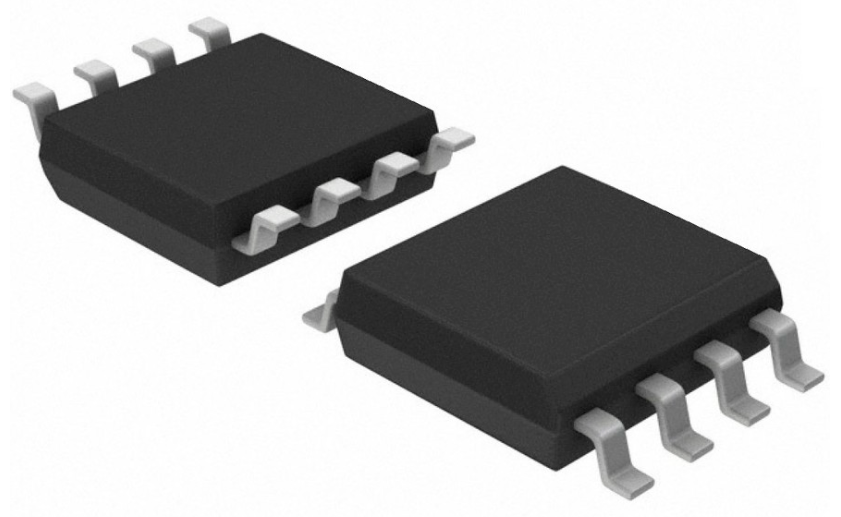

Микросхема LM317LCDR
У поставщика
У поставщиков
295 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,72 |
Цены поставщиков
Склад 2
В наличии:47 шт
Срок поставки: до 2 недель
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,72 |
Склад 13
В наличии:248 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,62 |
| от 43 | 14,86 |
| от 86 | 13,88 |
| от 172 | 12,72 |
| от 343 | 11,64 |
Описание
Микросхема LM317LCDR от Texas Instruments — линейный регулируемый стабилизатор напряжения. Выходной ток до 100 мА, выходное напряжение от 1,25 до 32 В, максимальное входное напряжение 32 В. Доступна в компактных корпусах SOIC, SOT-89 и TSSOP. Применяется в блоках питания, промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип монтажа | SMD |
| Корпус | ['SOIC-8', 'TO-92', 'SOT-89', 'TSSOP-8'] |
| Кол-во выводов | 3 or 8 |
| Описание | 3-Terminal Adjustable Regulator |
| Esd cdm max | 2000V |
| Esd hbm max | 3000V |
| Артикул | LM317L |
| Производитель | Texas Instruments |
| Pin functions | Nc: No connect; Input: Input supply voltage; Output: Regulated output voltage; Adjustment: Output feedback voltage |
| Тип компонента | Linear Regulator |
| Esd cdm rating | 2000V |
| Esd hbm rating | 3000V |
| Макс. вх. напр. | 32V |
| Мин. входное напряжение | 2.5V |
| Макс. вых. ток | 100mA |
| Макс. выходное напряжение | 32V |
| Мин. вых. напряжение | 1.25V |
| Packages available | SOIC (D), TO-92 (LP), SOT-89 (PK), TSSOP (PW) |
| Package d body size | 4.90mm x 3.91mm |
| Пиковый выходной ток | 100mA to 200mA |
| External resistor r1 | 470Ω |
| Input regulation typ | 0.01% per input-voltage change |
| Выходное напряжение шума | 30µV/V |
| Диап. вых. напр. | 1.25V to 32V |
| Package lp body size | 4.30mm x 4.30mm |
| Package pk body size | 4.50mm x 2.50mm |
| Package pw body size | 3.00mm x 4.40mm |
| Ripple rejection typ | 80dB |
| External capacitor c1 | 0.1µF |
| External capacitor c2 | 1µF |
| Output regulation typ | 0.5% |
| Макс. опорное напряжение | 1.3V |
| Мин. опорное напряжение | 1.2V |
| Тип. опорное напряжение | 1.25V |
| Adjustment current max | 100µA |
| Adjustment current typ | 50µA |
| Package to92 dimensions | 4.30mm x 4.30mm |
| Peak output current max | 200mA |
| Peak output current min | 100mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Input regulation max 25c | 0.02% |
| Input regulation typical | 0.01% |
| Макс. темп. перехода | 150°C |
| Output noise voltage typ | 30µV/V |
| Package soic8 dimensions | 4.90mm x 3.91mm |
| Package sot89 dimensions | 4.50mm x 2.50mm |
| Ripple rejection typical | 80dB |
| Output regulation typical | 0.5% |
| Package tssop8 dimensions | 3.00mm x 4.40mm |
| Reference voltage typical | 1.25V |
| Adjustment current typical | 50µA |
| Ripple rejection min 120hz | 65dB |
| Рекомендуемый входной конденсатор | 0.1µF |
| Рекомендуемый выходной конденсатор | 1µF |
| Thermal resistance d package | 97.1°C/W |
| Adjustment current change max | 5µA |
| Adjustment current change typ | 0.2µA |
| Thermal resistance lp package | 139.5°C/W |
| Thermal resistance pk package | 51.5°C/W |
| Thermal resistance pw package | 149.4°C/W |
| Operating temperature range lc | 0°C to 125°C |
| Operating temperature range li | -40°C to 125°C |
| Output current recommended max | 100mA |
| Output current recommended min | 2.5mA |
| Input regulation max full range | 0.05% |
| Output voltage change with temp | 10mV/V |
| Adjustment capacitor recommended | 10µF |
| Input to output differential max | 35V |
| Input to output differential min | 2.5V |
| Output voltage long term drift max | 10mV/V |
| Output voltage long term drift typ | 3mV/V |
| Ripple rejection min 120hz with cap | 66dB |
| Input output differential voltage max | 35V |
| Operating virtual junction temperature max | 150°C |
| Output voltage change with temperature max | 10mV/V |
| Thermal resistance junction to ambient to92 | 139.5°C/W |
| Thermal resistance junction to ambient soic8 | 97.1°C/W |
| Thermal resistance junction to ambient sot89 | 51.5°C/W |
| Minimum output current to maintain regulation | 1.5mA to 2.5mA |
| Thermal resistance junction to ambient tssop8 | 149.4°C/W |
| Input output differential voltage recommended max | 32V |
| Input output differential voltage recommended min | 2.5V |
| Minimum output current to maintain regulation max | 2.5mA |
| Minimum output current to maintain regulation typ | 1.5mA |
| Operating virtual junction temperature lm317lc max | 125°C |
| Operating virtual junction temperature lm317lc min | 0°C |
| Operating virtual junction temperature lm317li max | 125°C |
| Operating virtual junction temperature lm317li min | -40°C |
| Output voltage regulation vi 5v to 35v vo ge 5v max | 5mV/V |
| Output voltage regulation vi 5v to 35v vo le 5v max | 25mV |
| Output voltage regulation io 2 5ma to 100ma vo ge 5v max | 10mV/V |
| Output voltage regulation io 2 5ma to 100ma vo le 5v max | 50mV |
| Тип | Linear Regulator |
