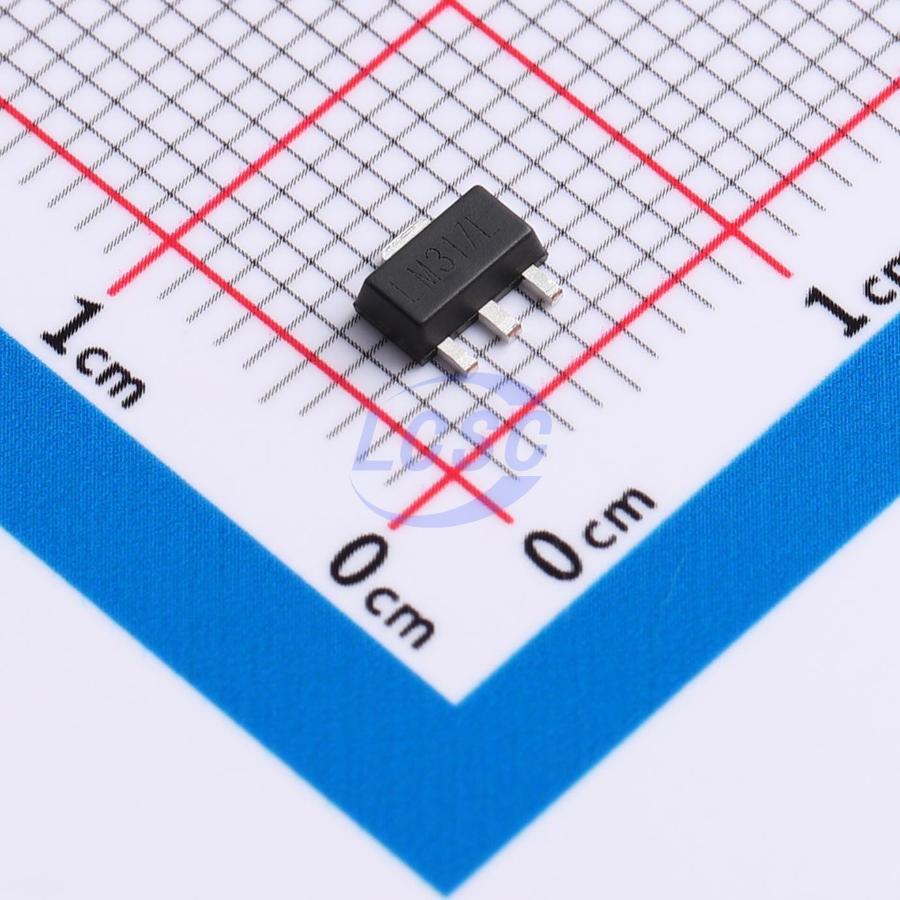

LM317L
У поставщика
ПроизводительHTC Taejin
КатегорияМикросхемы
У поставщиков
1 500 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:1 500 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 3000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,49 |
| от 50 | 12,02 |
Описание
LM317L от HTC Taejin — это регулируемый стабилизатор напряжения в компактном корпусе TO92-3. Поддерживает выходной ток до 100 мА и напряжение от 1,25 до 37 В. Применяется в блоках питания и схемах с пониженным энергопотреблением.
Технические характеристики
| Тип монтажа | THT/SMD |
| Корпус | TO92-3 |
| Sop 8 mounting | SMD |
| To 92 mounting | THT |
| Sot 89 mounting | SMD |
| Package available | TO-92, SOT-89, SOP-8 |
| Рассеиваемая мощность | Internally limited |
| Макс. вых. ток | 100mA |
| Макс. регулировка линии | 0.07 %/V |
| Line regulation min | 0.01 %/V |
| Стаб. по линии тип. | 0.04 %/V |
| Тип выхода | регулируемый |
| Диап. вых. напр. | 1.2V to 37V |
| Макс. опорное напряжение | 1.30V |
| Мин. опорное напряжение | 1.20V |
| Тип. опорное напряжение | 1.25V |
| Температурная стабильность | 0.7 %/Vo |
| Long term stability max | 1 % |
| Long term stability typ | 0.3 % |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -65°C |
| Minimum load current max | 10mA |
| Adjustable pin current max | 100µA |
| Adjustable pin current typ | 100µA |
| Maximum output current max | 400mA |
| Maximum output current typ | 200mA |
| Уровень чувствительности к влаге | 3 |
| Тепловая защита | Да |
| Load regulation vo ge 5v max | 1.7 %/V |
| Load regulation vo ge 5v typ | 0.1 %/V |
| Rms noise percent of vout max | 0.01 %/V |
| Rms noise percent of vout typ | 0.003 %/V |
| Lead temperature soldering max | 230°C |
| Load regulation vo less 5v max | 80mV |
| Load regulation vo less 5v typ | 25mV |
| Ripple rejection with cadj typ | 75dB |
| Short circuit current limiting | Да |
| Adjustable pin current change max | 5µA |
| Ripple rejection without cadj min | 60dB |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Input output voltage differential max | 40V |
| Номин. выходной ток, А | 0.1 |
| Полярность включения | положительная |
| Output transistor safe area compensation | Да |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение мин. (рег.выход) | 1.2 |
| Выходное напряжение макс. (рег. выход) | 37 |
