Линейный регулятор LM317BTG
У поставщика
У поставщиков
766 шт.
Норм. уп.: 35
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,09 |
Цены поставщиков
Склад 2
В наличии:22 шт
Срок поставки: до 2 недель
Норм. уп.: 35
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,09 |
Склад 13
В наличии:744 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 77,33 |
| от 30 | 71,46 |
| от 50 | 66,67 |
| от 150 | 63,08 |
| от 250 | 60,40 |
Описание

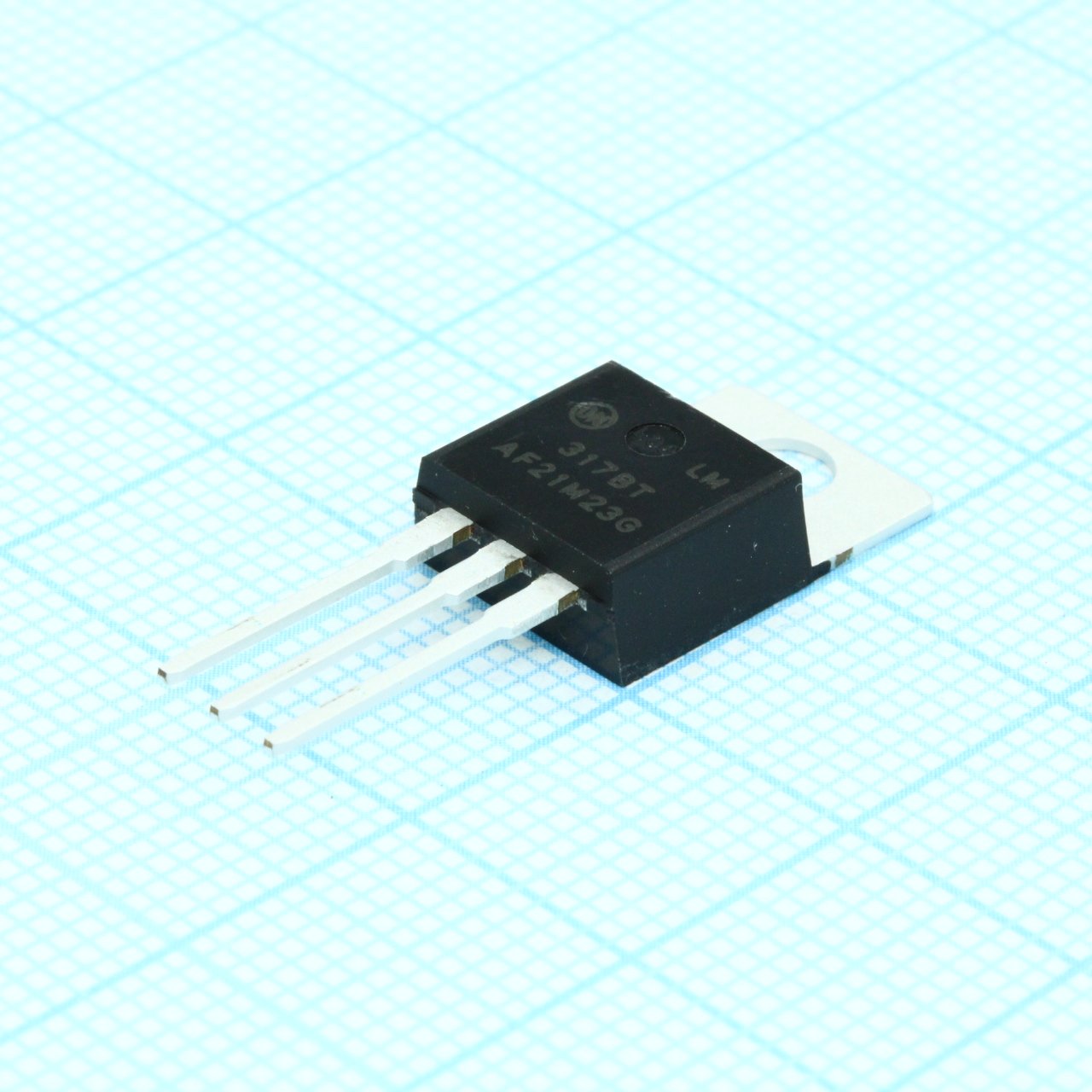

Линейный регулятор LM317BTG от ON Semiconductor — регулируемый стабилизатор напряжения с выходным током до 1,5 А. Диапазон выходного напряжения от 1,25 до 37 В. Выполнен в корпусе TO-220. Подходит для блоков питания, зарядных устройств и лабораторных источников.
Технические характеристики
| Тип | Линейный регулятор |
| Pin1 | Adjust |
| Pin2 | Vout |
| Pin3 | Vin |
| Корпус | TO-220AB |
| Без свинца | Да |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| PPAP | Да |
| Квалификация | AEC-Q100 |
| Rms noise typ | 0.003%VO |
| Output formula | Vout = 1.25V * (1 + R2/R1) + IAdj * R2 |
| Рассеиваемая мощность | Internally Limited |
| Active transistors | 29 |
| Макс. вых. ток | 1.5A |
| Макс. выходное напряжение | 37V |
| Мин. вых. напряжение | 1.2V |
| Heatsink connection | Pin 2 |
| Макс. регулировка линии | 0.04%/V |
| Стаб. по линии тип. | 0.01%/V |
| Ripple rejection typ | 65dB |
| Thermal shutdown typ | 180C |
| Макс. опорное напряжение | 1.3V |
| Мин. опорное напряжение | 1.2V |
| Тип. опорное напряжение | 1.25V |
| Thermal regulation max | 0.07%VO/W |
| Thermal regulation typ | 0.03%VO/W |
| Long term stability max | 1.0% |
| Long term stability typ | 0.3% |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| External resistor r1 typ | 240ohm |
| Minimum load current max | 10mA |
| Minimum load current typ | 3.5mA |
| External capacitor co typ | 1.0uF |
| Temperature stability typ | 0.7%VO |
| Adjustment pin current max | 100uA |
| Adjustment pin current typ | 50uA |
| External capacitor cin typ | 0.1uF |
| Maximum output current min | 1.5A |
| Maximum output current typ | 2.2A |
| External capacitor cadj typ | 10uF |
| Load regulation vo ge 5v max | 0.5%VO |
| Load regulation vo le 5v max | 25mV |
| Ripple rejection with cadj min | 66dB |
| Ripple rejection with cadj typ | 80dB |
| Adjustment pin current change max | 5.0uA |
| Макс. темп. перехода | 150C |
| Мин. темп. перехода | -55C |
| Input output voltage differential max | 40V |
| Input output voltage differential min | -0.3V |
| Thermal resistance junction to case d2pak | 5.0C/W |
| Thermal resistance junction to case to220 | 5.0C/W |
| Thermal resistance junction to ambient d2pak | 70C/W |
| Thermal resistance junction to ambient to220 | 65C/W |
