Регулируемый стабилизатор с низким падением напряжения положительной полярности, 1.2...37В, 0.4А 3-Pin(3+Tab) TO-220AB туба
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
829 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:829 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,93 |
| от 33 | 59,00 |
| от 100 | 54,97 |
| от 150 | 51,95 |
| от 300 | 49,69 |
Описание

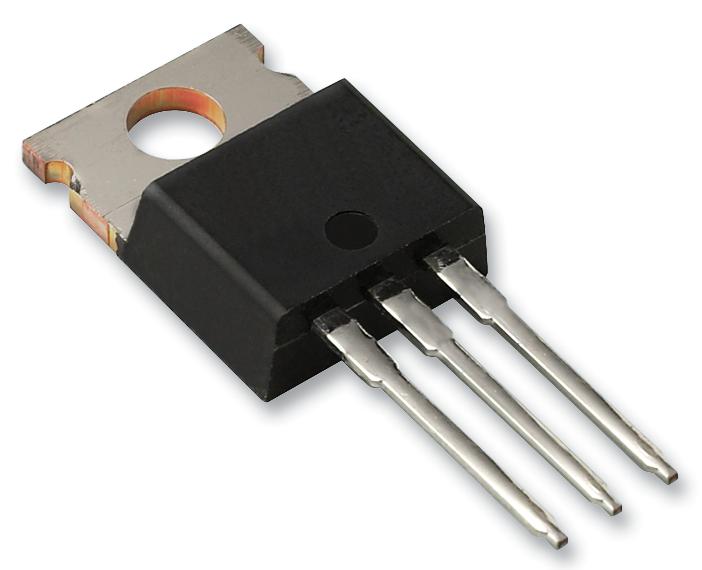

LM317BT от STMicroelectronics — регулируемый стабилизатор напряжения положительной полярности. Выходное напряжение от 1,2 до 37 В при токе до 0,4 А, корпус TO-220AB с теплоотводом. Работает в широком диапазоне температур от -40 до +125 °C. Подходит для источников питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Кол-во выводов | 3 (plus tab) |
| Корпус | TO-220AB |
| Тип монтажа | THT |
| Рег. линии | 0.01%/V typical, 0.04%/V max |
| Рег. нагрузки | 0.1% typical, 0.5% max (for VO >= 5V) |
| Кол-во в упаковке | трубка |
| Опорное напряжение | 1.25V typical (1.2V to 1.3V) |
| Макс. вых. ток | 1.5A (typical, up to 2.2A at low dropout), 0.4A at 40V differential |
| Защита | current limiting, thermal shutdown, SOA control |
| Мин. ток нагр. | 3.5mA typical, 10mA max |
| Выходное напряжение шума | 0.003% of VO (10Hz to 100kHz) |
| Диап. вых. напр. | 1.2V to 37V |
| Adjustment pin current | 50µA typical, 100µA max |
| Тип упаковки | Tube (туба) |
| Supply voltage rejection | 65dB typical (without CADJ), 80dB typical (with 10µF CADJ) |
| Диап. темп. хр. | -65°C to 150°C |
| Описание (англ.) | Standard Regulator Pos 1.2V to 37V 0.4A 3-Pin(3+Tab) TO-220AB Tube |
| Adjustment pin current change | 0.2µA typical, 5µA max |
| Input output differential max | 40V |
| Тепловое сопр. переход-корпус | 5°C/W (TO-220) |
| Тепловое сопротивление переход-среда | 50°C/W (TO-220) |
| Диапазон темп. перехода | -40°C to 125°C |
| Output voltage temperature stability | 1% |
| Рабочая температура | -40В°C ~ 125В°C |
