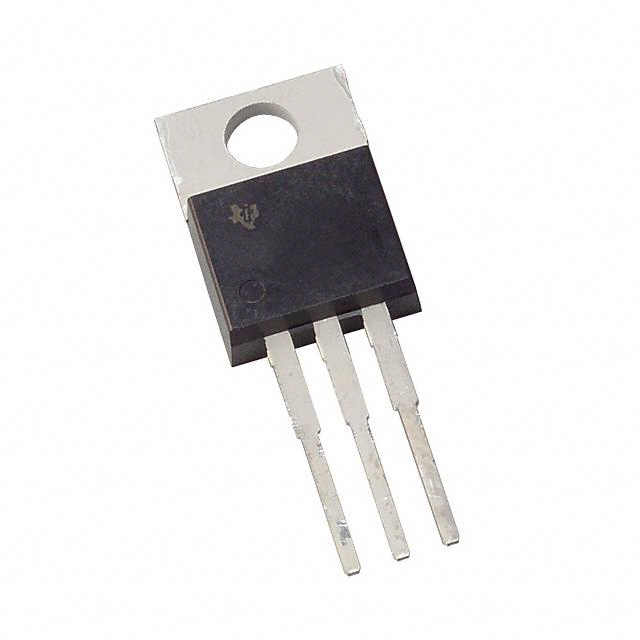

МИКРОСХЕМЫ LM317AT/NOPB, Регулируемый линейный регулятор напряжения Texas Instruments, 1.2В… 37В, 1.5А, 1%, корпус TO-220-3
У поставщика
ПроизводительTexas Instruments
КатегорияСтабилизаторы напряжения и тока
У поставщиков
1 405 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 430 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 102,47 |
| от 10 | 71,10 |
| от 100 | 66,53 |
Склад 15
В наличии:405 шт
Срок поставки: до 10 дн.
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 | 66,13 |
Описание
LM317AT/NOPB — регулируемый линейный стабилизатор напряжения от Texas Instruments. Обеспечивает выходное напряжение от 1,2 до 37 В с током до 1,5 А и точностью 1%. Выполнен в корпусе TO-220-3, подходит для построения источников питания и схем зарядных устройств.
Технические характеристики
| Ток, А | 1.5 А |
| Корпус | TO-220-3 |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| ESD рейтинг | см. технический паспорт |
| Описание | Wide Temperature Three-Pin Adjustable Regulator |
| Артикул | LM317AT/NOPB |
| Применение | Automotive LED Lighting, Battery Chargers, Post Regulation for Switching Supplies, Constant Current Regulators, Microprocessor Supplies |
| Производитель | Texas Instruments |
| Подавление пульсаций | 80dB |
| Опорное напряжение | 1.25V |
| Макс. вых. ток | 1.5A |
| Макс. выходное напряжение | 37V |
| Мин. вых. напряжение | 1.25V |
| Стаб. по линии тип. | 0.01%/V |
| Типовая регулировка нагрузки | 0.1% |
| Тип выхода | регулируемый |
| Safe area protection | Да |
| Напряжение, В | 37 В |
| Short circuit protected | Да |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Output capacitor optional | Да |
| Adjustment pin current typ | 50uA |
| External resistors required | 2 |
| Тепловая защита | Да |
| Input output differential max | 40V |
| Adjustment terminal bypass capable | Да |
| Input bypass capacitor required if | >6 inches from filter capacitors |
| Current limit constant with temperature | Да |
| Номин. выходной ток, А | 1.5 |
| Полярность включения | положительная |
| Мин. входное напряжение, В | 4.2 |
| Макс. входное напряжение, В | 40 |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение мин. (рег.выход) | 1.2 |
| Выходное напряжение макс. (рег. выход) | 37 |
