Описание

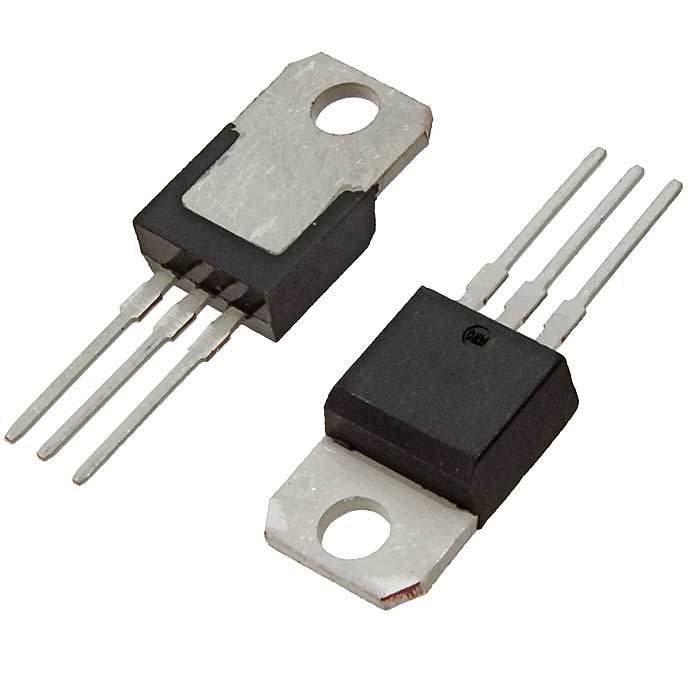

Микросхема LM317AT/NOPB от Texas Instruments — регулируемый стабилизатор напряжения. Работает с входным напряжением от 4,25 до 40 В, поддерживает выходной ток до 1,5 А и рассчитана на температуру от -40 до +125 °С. Корпус TO-220-3 подходит для монтажа в отверстия. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Стабилизаторы напряжения и тока |
| PSRR | 80dB ~ 65dB (120Hz) |
| Вес | 3.08 |
| В упаковке | TUBE, 45 шт. |
| Функция | adjustable linear regulator |
| Тип монтажа | THT |
| Корпус | TO-220-3 (SMD) |
| Кол-во выводов | 3 |
| Pin names | ADJ, VIN, VOUT |
| Рабочая температура | -40 …+125 °С |
| Output Type | Adjustable |
| Описание | 1% accurate three-terminal adjustable positive voltage regulator |
| Артикул | LM317AT/NOPB |
| Mounting Type | Through Hole |
| Ограничение тока | constant with temperature |
| Package / Case | TO-220-3 |
| Способ монтажа | THT |
| Вых. ток | 1.5A |
| Рег. линии | 0.005%/V typical |
| Current - Output | 1.5A |
| Диап. вх. напр. | 4,25…40 (max) В |
| Выходной конденсатор | optional to improve transient response |
| Подавление пульсаций | 80dB |
| Описание | IC REG LIN POS ADJ 1.5A TO220-3 |
| Размер корпуса | 14.986mm x 10.16mm |
| Конфиг. выводов | ADJ: 1; VIN: 3; VOUT: 2, TAB |
| Рассеиваемая мощность | internally limited |
| Опорное напряжение | 1.25V |
| Floating regulator | Да |
| Макс. вых. ток | 1.5A |
| Protection Features | Over Current, Over Temperature, Short Circuit |
| Дополнительные функции | adjustable output down to 1.25V, 1% accurate, requires only two external resistors |
| Electronic shutdown | possible by clamping adjustment terminal to ground (output to 1.25V) |
| External components | two external resistors to set output voltage; optional input/output capacitors |
| Защита от перегр. | current limit, thermal overload, safe-area protection |
| Защита | short-circuit protected, current limit constant with temperature, thermal overload protection |
| Number of Regulators | 1 |
| Output Configuration | Positive |
| Диап. вых. напр. | 1.25V to 37V |
| Safe area protection | Да |
| Operating Temperature | -40°C ~ 125°C |
| Voltage - Input (Max) | 40V |
| Voltage - Output (Max) | 37V |
| Supplier Device Package | TO-220-3 |
| Line regulation typical | 0.005%/V |
| Package body dimensions | 14.986mm x 10.16mm |
| Current - Quiescent (Iq) | 10 mA |
| Допуск вых. напр. | 1% |
| Защита от КЗ | Да |
| Adjustable output down to | 1.25V |
| Диап. темп. хр. | -65°C to 150°C |
| Adjustment terminal bypass | can improve ripple rejection |
| Температура пайки выводов | 260°C for 4 seconds (plastic package) |
| Диап. раб. темп. | -40°C to 125°C |
| Precision current regulator | possible by connecting fixed resistor between adjustment pin and output |
| Тепловая защита | Да |
| Voltage - Output (Min/Fixed) | 1.25V |
| Input output differential max | 40V |
| Input capacitor required distance | needed if device is more than 6 inches from input filter capacitors |
| High voltage regulation capability | several hundred volts if maximum input-to-output differential is not exceeded |
| Input output differential absolute max | -0.3V to 40V |
