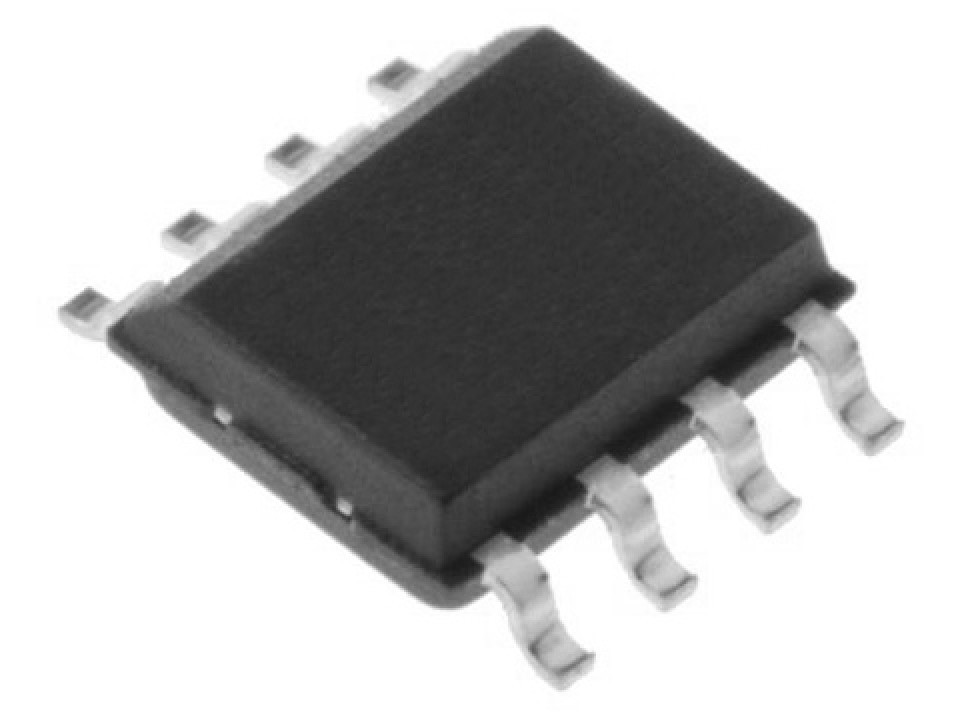

LM311DT, SO8-150-1.27, Компаратор, ST (арт. 210968)
У поставщика
ПроизводительST
КатегорияКомпараторы
У поставщиков
3 425 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:3 425 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,47 |
Описание
LM311DT — прецизионный компаратор напряжения от STMicroelectronics в компактном корпусе SO8. Компонент отличается низким потреблением тока и возможностью работы с однополярным или двухполярным питанием. Применяется для формирования логических сигналов по результатам сравнения аналоговых напряжений, в схемах детекторов уровня и преобразователей сигналов.
Технические характеристики
| Шаг | 1.27mm |
| Тип | Компаратор |
| Корпус | SO-8 |
| Особенности | low input current (max 150nA), wide supply range (5V to ±15V), output compatible with RTL-DTL, TTL, and MOS circuits, maximum input current 150nA, maximum offset current 20nA, differential input voltage range ±30V |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Voltage comparator with strobe |
| Покрытие выводов | ECOPACK (lead-free) |
| Артикул | LM311DT |
| Ширина корпуса | 3.80 to 4.00mm |
| Время отклика | 200ns |
| Высота корпуса | 1.35 to 1.75mm |
| Длина корпуса | 4.80 to 5.00mm |
| Макс. вых. ток | 50mA |
| Strobe current max | 3mA |
| Мин. напр. пит. | 5V |
| Темп. перехода | +150°C |
| Макс. рассеиваемая мощность | 710mW |
| Output voltage swing max | 40V above negative supply |
| Power consumption typical | 135mW at ±15V |
| Диап. темп. хр. | -65°C to +150°C |
| Input bias current max 25c | 250nA |
| Output low voltage max 8mA | 0.4V |
| Диап. раб. темп. | 0°C to +70°C |
| Output low voltage max 50mA | 1.5V |
| Supply current negative max | 5mA |
| Supply current positive max | 7.5mA |
| Абс. макс. напряжение питания | 36V |
| Input offset current max 25c | 50nA |
| Input offset voltage max 25c | 7.5mV |
| Supply voltage max operating | ±15V |
| Large signal voltage gain min | 40V/mV |
| Output short circuit duration | 10s |
| Common mode input voltage range | -14.5V to +13.8V |
| Supply current negative typical | 4.1mA |
| Supply current positive typical | 5.1mA |
| Differential input voltage range | ±30V |
| Input bias current max over temp | 300nA |
| Large signal voltage gain typical | 200V/mV |
| Input offset current max over temp | 70nA |
| Input offset voltage max over temp | 10mV |
| Output high leakage current max 25c | 50nA |
| Output high leakage current max over temp | 0.5µA |
