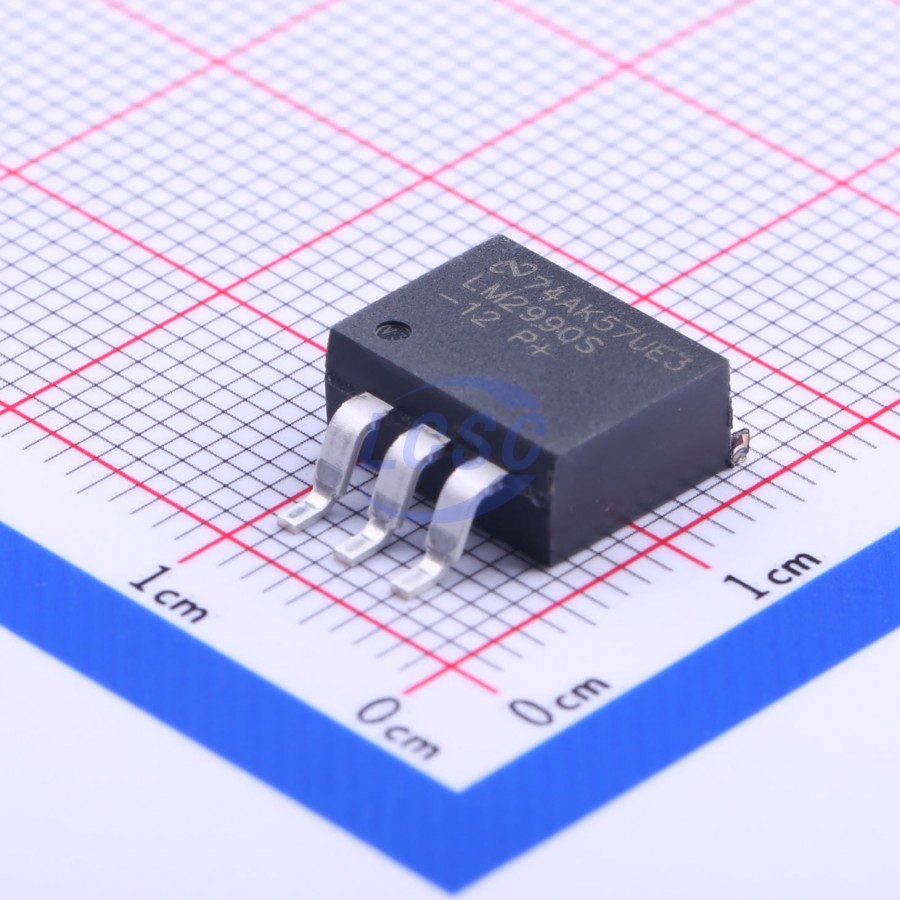

Линейный стабилизатор с низким падением напряжения отрицательной полярности, 12 В, 1.8 А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
73 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:73 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 338,23 |
| от 5 | 334,01 |
| от 9 | 328,73 |
| от 18 | 321,67 |
| от 35 | 311,86 |
Описание
Линейный стабилизатор отрицательной полярности от Texas Instruments. Обеспечивает стабильное выходное напряжение -12 В при токе до 1.8 А. Отличается низким падением напряжения и работает в широком диапазоне температур от -40 до +125 °C. Корпус DDPAK/TO-263-3. Применяется в промышленной автоматике и источниках питания.
Технические характеристики
| Тип | Negative Low-Dropout Voltage Regulator |
| Корпус | DDPAK/TO-263 (3-pin) |
| Тип монтажа | SMD |
| Без свинца | yes (NOPB suffix) |
| Кол-во выводов | 3 |
| Pin names | GND, IN, OUT |
| Вых. ток | 1A |
| Вых. напряжение | -12V |
| Точность выхода | ±5% |
| Тепловая защита | yes with hysteresis |
| Размер корпуса | 10.20mm x 9.00mm |
| Ток покоя | 1mA typical (1A load, Vdiff >3V), 9mA typical (dropout) |
| Dropout voltage max | 1V |
| Диап. вх. напр. | -26V to -6V |
| Темп. хранения | -65°C to 150°C |
| Типовое падение напряжения | 0.6V at 1A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Защита от КЗ | Да |
| Output capacitor required | 10μF aluminum electrolytic or 1μF solid tantalum, ESR <10Ω |
| Описание (англ.) | IC REG LDO -12V 1.8A DDPAK |
| Absolute maximum input voltage | -26V |
| Рабочая температура перехода | -40°C to 125°C |
| Рабочая температура | -40°C ~ 125°C |
