Линейный стабилизатор с низким падением напряжения положительной полярности, 9 В, 1 А
У поставщика
ПроизводительTexas Instruments
КатегорияЛинейные регуляторы
У поставщиков
214 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт132,62 ₽
Сумма1 326,20 ₽
+ доплата 490,00 ₽
В наличии214 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 11 — 130,57 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 326,20 ₽. До заказа без доплаты не хватает 15 973,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 326,20 ₽
Описание

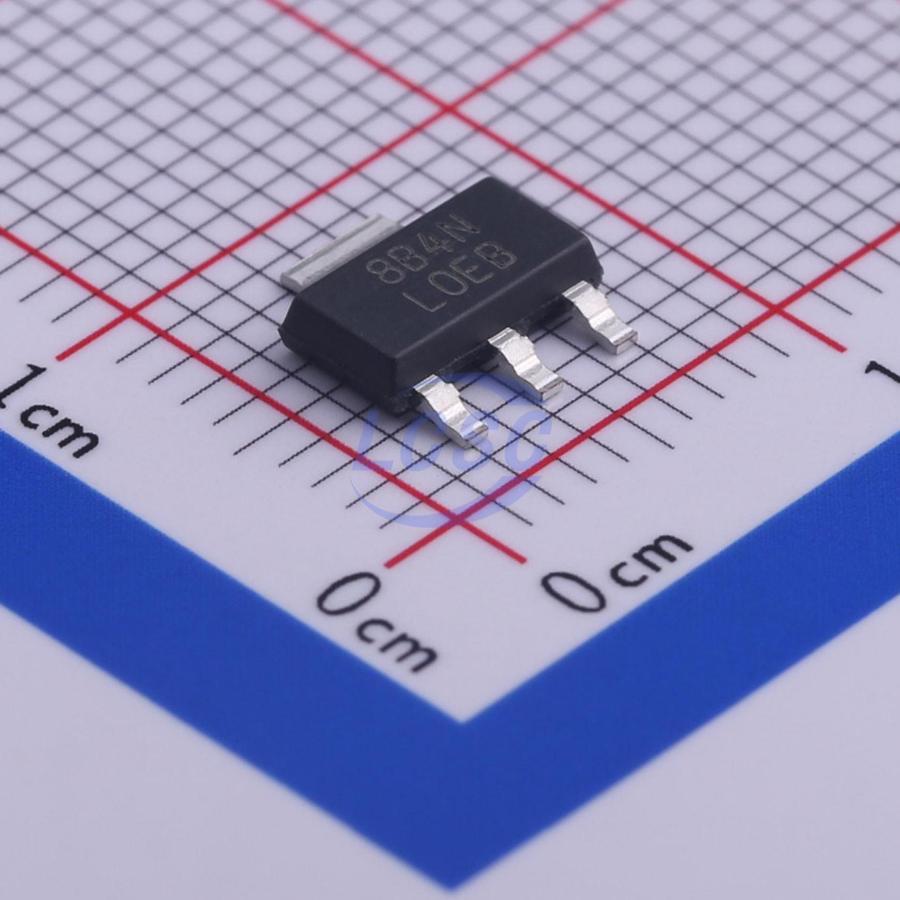

Линейный стабилизатор LM2940IMP-9.0/NOPB от Texas Instruments выдает стабильные 9 В при токе до 1 А. Отличается низким падением напряжения и работает в компактном корпусе SOT-223 в диапазоне температур от -40 до +85 °C. Подходит для питания микроконтроллеров и датчиков в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Высота | 1.80mm |
| Корпус | SOT-223 |
| Тип монтажа | SMD |
| Размер корпуса | 6.50mm x 3.50mm |
| Кол-во выводов | 4 |
| Шаг выводов | 2.30mm |
| Описание | 1-A Low Dropout Regulator, 9V fixed output |
| Артикул | LM2940IMP-9.0/NOPB |
| Вых. напряжение | 9V |
| Рег. линии | 50mV |
| Рег. нагрузки | 50mV |
| Подавление пульсаций | 72dB |
| Тепловая защита | Да |
| Вх. емкость | 0.47µF |
| Макс. вх. напр. | 26V |
| Мин. входное напряжение | 6V |
| Ток покоя | 30mA |
| Макс. вых. ток | 1A |
| Макс. напряжение падения | 1V |
| Превышение выходного тока | >1A |
| Output capacitance esr | 0.1Ω to 5Ω |
| Мин. выходная ёмкость | 22µF |
| Типовое падение напряжения | 0.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Допуск вых. напр. | ±5% |
| Защита от КЗ | Да |
| Защита от обратной полярности | Да |
| Диап. раб. темп. | -40°C to 125°C |
| Условия тока покоя | 1A output, 5V input-output differential |
| Макс. температура перехода | 150°C |
| Описание (англ.) | IC REG LDO 9V 1A SOT223 |
| Тепловое сопр. переход-корпус | 3°C/W |
| Защита от вставки зеркального изображения | Да |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепловое сопротивление переход-среда | 50°C/W |
| Рабочая температура | -40В°C ~ 85В°C |
