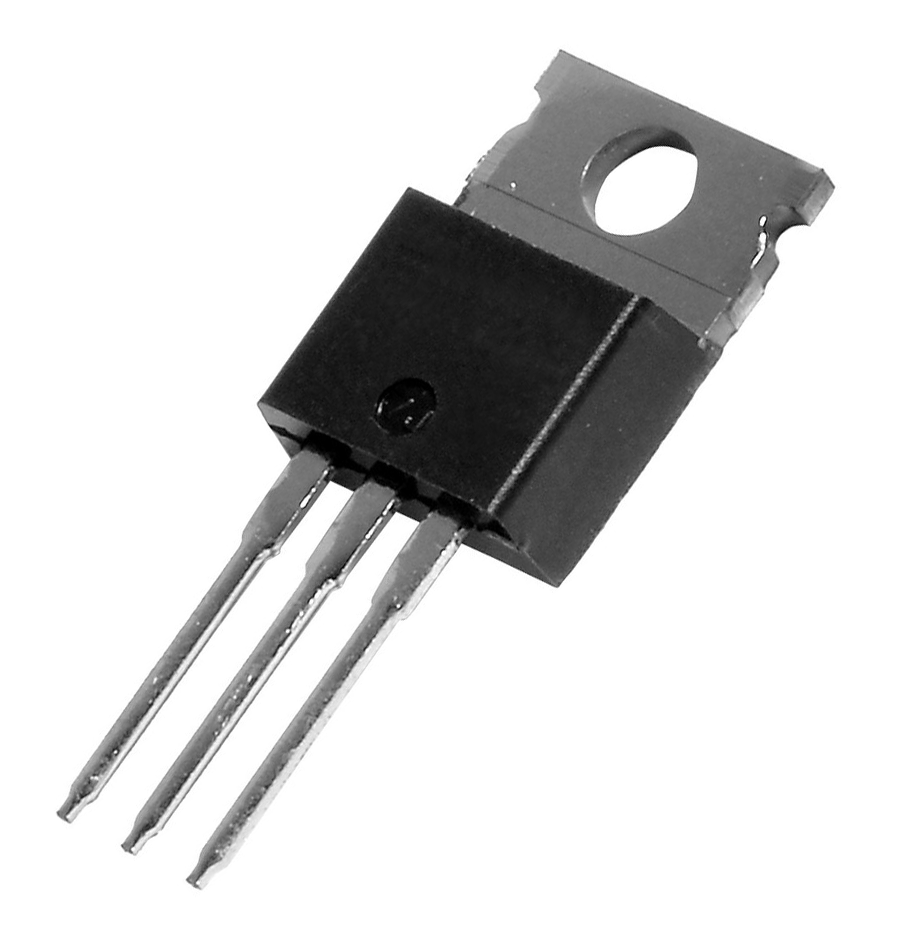

Микросхема LM2940CT-5.0/NOPB
У поставщика
У поставщиков
2 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 147,19 |
Цены поставщиков
РадиоЧип
В наличии:2 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 147,19 |
Описание
Микросхема стабилизатора напряжения LM2940CT-5.0/NOPB от Texas Instruments. Обеспечивает фиксированное выходное напряжение 5 В при токе до 1 А и минимальном падении напряжения (до 1 В). Выполнена в трёхвыводном корпусе TO-220. Применяется в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Корпус | TO-220 |
| Артикул | LM2940CT-5.0 |
| Выводы корпуса | 3-Lead |
| Тип компонента | Voltage Regulator |
| Вых. напряжение | 5.0V |
| Рег. линии | 50mV |
| Рег. нагрузки | 50mV |
| Выходное сопротивление | 1000mOhm |
| Подавление пульсаций | 60dB |
| Макс. вх. напр. | 26V |
| Мин. входное напряжение | 6.25V |
| Макс. вых. ток | 1A |
| Макс. выходное напряжение | 5.15V |
| Мин. вых. напряжение | 4.85V |
| Dropout voltage max | 1.0V |
| Долговременная стабильность | 32mV/1000Hr |
| Мин. выходной конденсатор | 22µF |
| Выходное напряжение шума | 700µVrms |
| Макс. диапазон температур | 125°C |
| Мин. диапазон температур | 0°C |
| Типовое падение напряжения | 0.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Quiescent current 1a max | 45mA |
| Quiescent current 5ma max | 15mA |
| Short circuit current min | 1.5A |
| Reverse battery protection | Yes |
| Тепловая защита | Yes |
| Макс. температура перехода | 150°C |
| Quiescent current 1a typical | 30mA |
| Quiescent current 5ma typical | 10mA |
| Internal short circuit protection | Yes |
| Mirror image insertion protection | Yes |
| Output capacitor esr stable range | 0.1Ω to 2Ω |
| Тепл. сопр. переход-корпус | 4°C/W |
| Термосопротивление переход-среда | 60°C/W |
