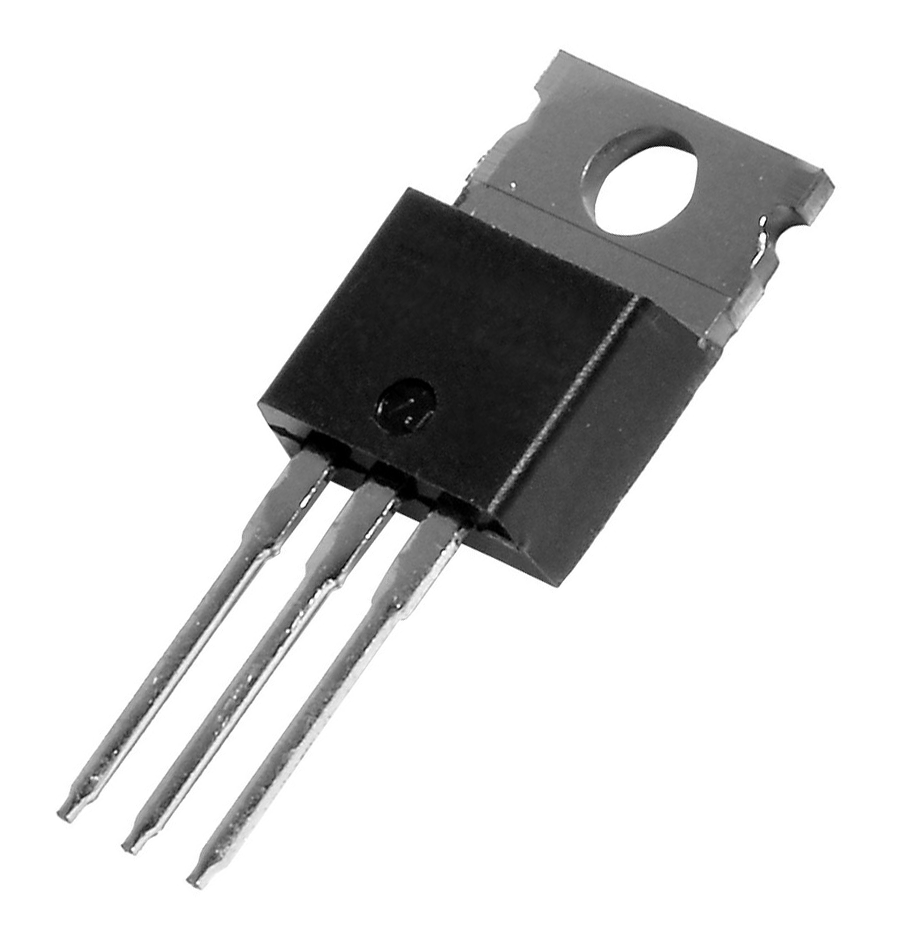

Микросхема LM2940CT-5.0/NOPB
У поставщика
У поставщиков
135 шт.
Норм. уп.: 2
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,96 |
Цены поставщиков
Склад 2
В наличии:2 шт
Срок поставки: до 2 недель
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,96 |
Склад 13
В наличии:133 шт
Срок поставки: до недели
Норм. уп.: 45
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 187,35 |
| от 13 | 175,35 |
| от 26 | 165,58 |
| от 45 | 158,30 |
| от 135 | 152,87 |
Описание
Микросхема стабилизатора напряжения LM2940CT-5.0/NOPB от Texas Instruments. Обеспечивает фиксированное выходное напряжение 5 В при токе до 1 А и минимальном падении напряжения (до 1 В). Выполнена в трёхвыводном корпусе TO-220. Применяется в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Корпус | TO-220 |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| Артикул | LM2940CT-5.0 |
| Выходной шум | 150µVrms |
| Выводы корпуса | 3-Lead |
| Тип компонента | Voltage Regulator |
| Вых. ток | 1A |
| Вых. напряжение | 5.0V |
| Рег. линии | 50mV |
| Рег. нагрузки | 50mV |
| Выходное сопротивление | 1000mOhm |
| Подавление пульсаций | 60dB |
| Макс. вх. напр. | 26V |
| Мин. входное напряжение | 6.25V |
| Esd susceptibility | 2kV |
| Макс. вых. ток | 1A |
| Макс. выходное напряжение | 5.15V |
| Мин. вых. напряжение | 4.85V |
| Dropout voltage max | 1.0V |
| Dropout voltage typ | 0.5V |
| Макс. регулировка линии | 50mV |
| Макс. регулировка нагрузки | 50mV |
| Долговременная стабильность | 32mV/1000Hr |
| Мин. выходной конденсатор | 22µF |
| Output impedance max | 1000mΩ |
| Выходное напряжение шума | 700µVrms |
| Ripple rejection min | 60dB |
| Макс. ток покоя | 45mA |
| Ток покоя тип. | 30mA |
| Макс. диапазон температур | 125°C |
| Мин. диапазон температур | 0°C |
| Output capacitance min | 22µF |
| Типовое падение напряжения | 0.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Quiescent current 1a max | 45mA |
| Quiescent current 5ma max | 15mA |
| Short circuit current min | 1.5A |
| Reverse battery protection | Да |
| Input voltage transient max | 60V |
| Тепловая защита | Да |
| Макс. температура перехода | 150°C |
| Quiescent current 1a typical | 30mA |
| Quiescent current 5ma typical | 10mA |
| Lead temperature wave soldering | 260°C for 10s |
| Output capacitance esr critical | Да |
| Internal short circuit protection | Да |
| Mirror image insertion protection | Да |
| Output capacitor esr stable range | 0.1Ω to 2Ω |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | 0°C |
| Тепл. сопр. переход-корпус | 4°C/W |
| Reverse polarity dc input voltage min | -15V |
| Термосопротивление переход-среда | 60°C/W |
| Reverse polarity transient input voltage min | -50V |
