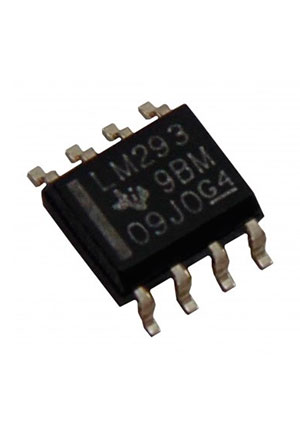

LM293DR, [SOP-8]; Comparators ROHS=LM293DR (TI);=LM293DR(ON)
У поставщика
ПроизводительUMW
У поставщиков
1 200 шт.
Норм. уп.: 500
Цены поставщиков
Склад 12
В наличии:1 200 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 5000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,35 |
| от 500 | 8,10 |
Описание
LM293DR — сдвоенный компаратор от UMW в корпусе SOIC-8 для поверхностного монтажа. Работает при напряжении до 36 В, потребляет типовой ток всего 0,4 мА и отличается малым напряжением смещения 1 мВ. Подходит для промышленной автоматики, пороговых детекторов и схем управления питанием.
Технические характеристики
| Type | Standard (General Purpose) |
| Тип | Dual Comparator |
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Output Type | Open-Collector, Open-Drain, Rail-to-Rail |
| Артикул | LM293DR |
| Корпус | SOIC-8 |
| Mounting Type | Surface Mount |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Снижение выше 25°C | 5.7mW/°C |
| Voltage gain min | 50V/mV |
| Voltage gain typ | 200V/mV |
| Описание | Analog Comparators Dual Differential A 595-LM293D A 595-LM2 A 595-LM293D |
| Модель машины ЭСР | 200V |
| Feature low power | Да |
| Number of Elements | 2 |
| Response time rise | 1.3µs |
| Макс. ток питания | 1.0mA |
| Ток пит. тип. | 0.4mA |
| ESD HBM | 2000V |
| Operating Temperature | -25°C ~ 85°C |
| Current - Output (Typ) | 20mA |
| Тип. входной ток смещения | 25nA |
| Supplier Device Package | 8-SOIC |
| Output sink current max | 20mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип. входной ток смещ. | 5.0nA |
| Тип. напряжение смещения вх. | 1.0mV |
| Supply voltage split max | 16V |
| Supply voltage split min | 1.0V |
| Current - Quiescent (Max) | 2.5mA |
| Feature wide supply range | Да |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Power dissipation max 25c | 570mW |
| Supply voltage single max | 32V |
| Supply voltage single min | 2.0V |
| Current - Input Bias (Max) | 0.25µA @ 5V |
| Feature low offset voltage | Да |
| Input bias current max 25c | 250nA |
| Large signal response time | 300ns |
| Макс. ток утечки | 1000nA |
| Output leakage current typ | 0.1nA |
| Input bias current max full | 400nA |
| Output sink current typ 25c | 16mA |
| Voltage - Input Offset (Max) | 5mV @ 30V |
| Input offset current max 25c | 50nA |
| Input offset voltage max 25c | 5.0mV |
| Макс. температура перехода | 150°C |
| Input offset current max full | 150nA |
| Input offset voltage max full | 9.0mV |
| Differential input voltage range | 32V |
| Output saturation voltage max 25c | 400mV |
| Output saturation voltage typ 25c | 150mV |
| Voltage - Supply, Single/Dual (±) | 2V ~ 36V, ±1V ~ 18V |
| Output saturation voltage max full | 700mV |
| Input common mode voltage range max | VCC-1.5V |
| Input common mode voltage range min | -0.3V |
