Линейный стабилизатор с низким падением напряжения положительной полярности, 3.3 В, 50 мА
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
294 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:294 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 157,91 |
| от 9 | 155,63 |
| от 17 | 152,71 |
| от 33 | 148,71 |
| от 65 | 143,30 |
Описание

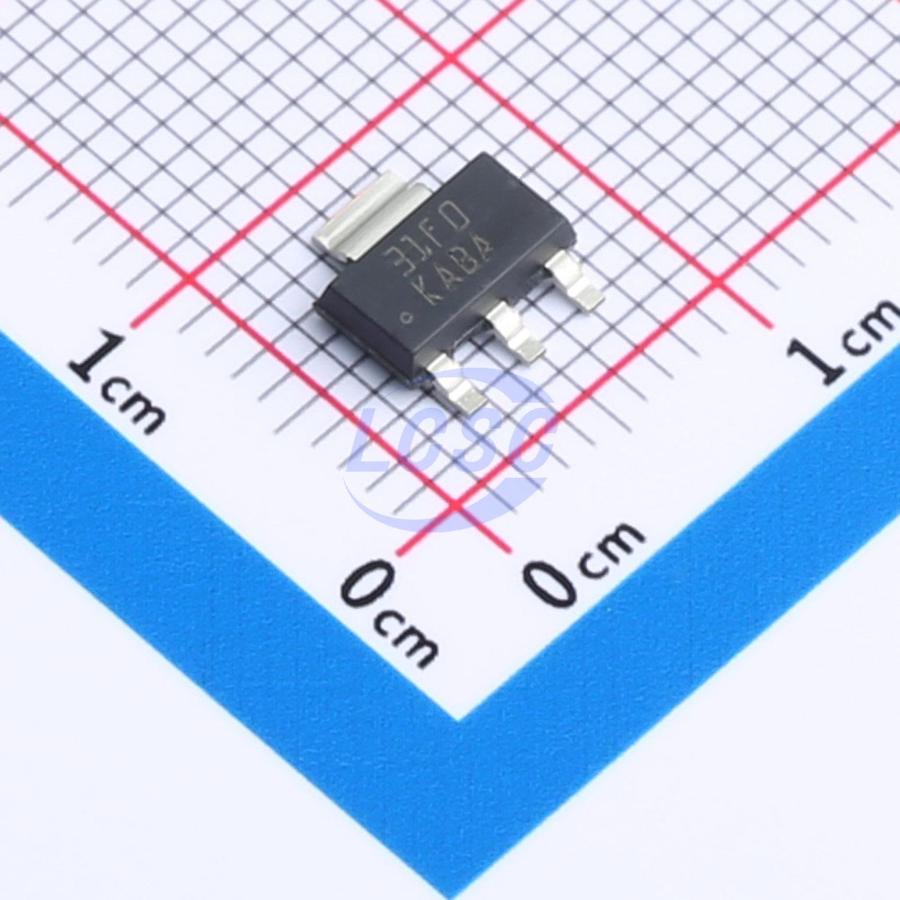

Texas Instruments выпускает линейный стабилизатор LM2936MPX-3.3/NOPB с низким падением напряжения. Микросхема обеспечивает стабильное выходное напряжение 3.3 В при токе до 50 мА, выполнена в компактном корпусе SOT-223 и работает в широком диапазоне температур от -40°C до 125°C. Подходит для промышленной автоматики и автомобильной электроники.
Технические характеристики
| ЭСР HBM | ±2000V |
| Особенности | Internal Short Circuit Current Limit, Internal Thermal Shutdown Protection, Reverse Battery Protection, Shutdown Pin Available with LM2936BM Package |
| Корпус | ['SOIC-8', 'TO-252', 'VSSOP-8', 'SOT-223', 'TO-92'] |
| Кол-во выводов | TO-92: 3; SOIC-8: 8; TO-252: 3; SOT-223: 4; VSSOP-8: 8 |
| Описание | Ultra-Low Quiescent Current LDO Voltage Regulator |
| Артикул | LM2936 |
| Применение | Automotive, Industrial Controls, Point of Load |
| Производитель | Texas Instruments |
| Тип монтажа | SMD, THT |
| Макс. вых. ток | 50mA |
| Размеры упаковки | TO-92: 4.30mm x 4.30mm; SOIC-8: 4.90mm x 3.91mm; TO-252: 6.10mm x 6.58mm; SOT-223: 6.50mm x 3.50mm; VSSOP-8: 3.00mm x 3.00mm |
| Макс. ток покоя | 15µA |
| Output capacitance min | 10µF |
| Варианты выходного напряжения | 3V, 3.3V, 5V |
| Типовое падение напряжения | 200mV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Initial output tolerance | ±2% |
| Input voltage protection | -24V |
| Макс. темп. перехода | 150°C |
| Dropout voltage condition | IOUT = 50mA |
| Типовая входная емкость | 100nF |
| Диап. темп. хр. | -65°C to 150°C |
| Input transient protection | -50V |
| Input voltage range lm2936 | 5.5V to 40V |
| Input voltage survival max | 60V |
| Input voltage survival min | -50V |
| Shutdown pin low threshold | <0.6V |
| Input capacitance condition | Required if regulator is located more than 2" from power supply filter capacitor |
| Диап. раб. темп. | -40°C to 125°C |
| Quiescent current condition | IOUT = 100µA |
| Shutdown pin high threshold | >2V |
| Input voltage range lm2936hv | 5.5V to 60V |
| Описание (англ.) | REG LDO 3.3V 50MA SOT223 |
| Output capacitor esr critical | Да |
| Output tolerance over line load temp | ±3% |
| Рабочая температура | -40°C ~ 125°C |
| Напряжение, В | 3,3 |
