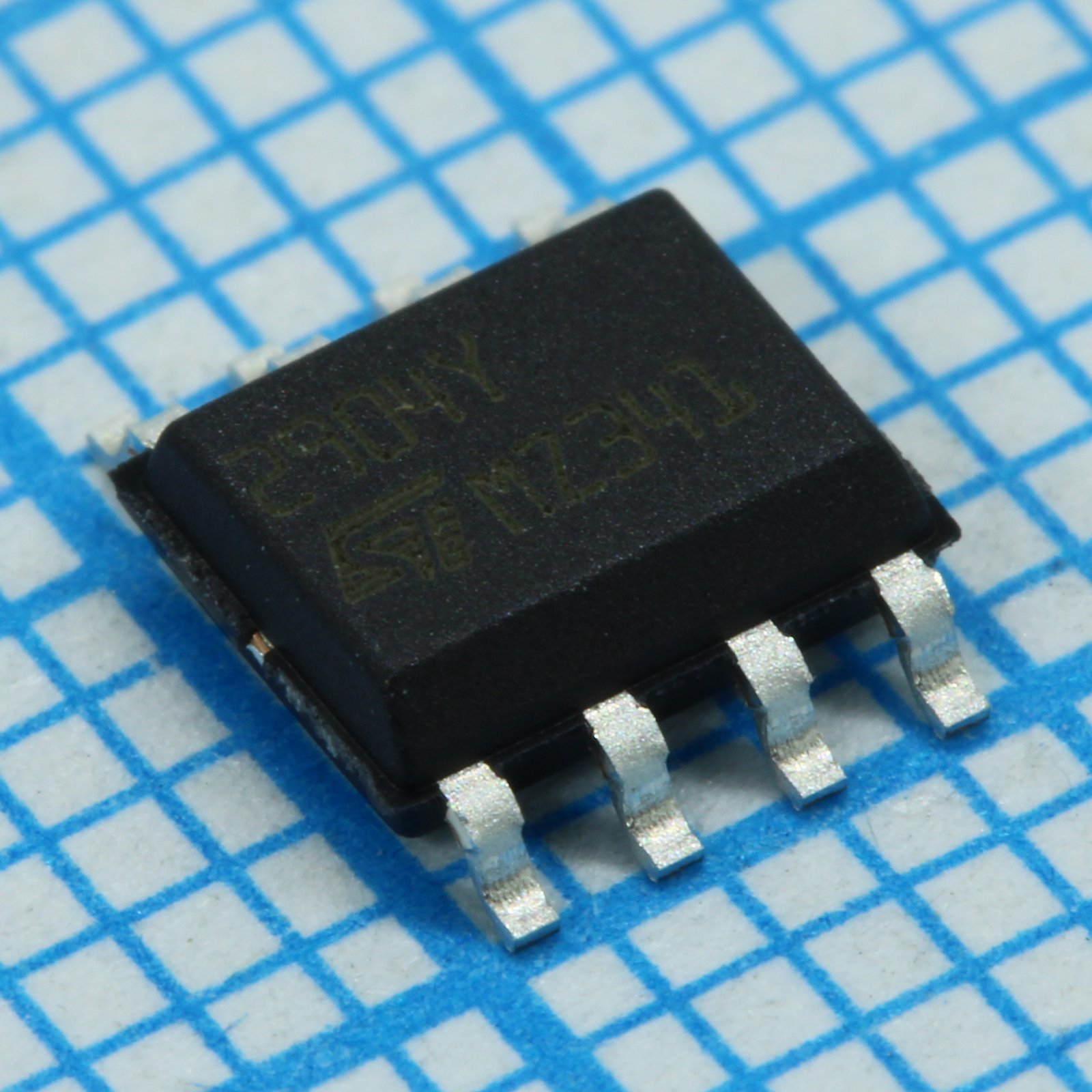

LM2904YDT
Документация

Ic opamp gp 1.1mhz 8so LM2904YDT

Артикул:795779
У поставщика
У поставщиков
522 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Заказ со склада «Склад 13» с этой позицией — 1 125,00 ₽. До заказа без доплаты не хватает 16 175,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 125,00 ₽
Описание

LM2904YDT — это сдвоенный операционный усилитель общего назначения от STMicroelectronics. Микросхема работает в диапазоне напряжений до 30 В, имеет полосу пропускания 1.1 МГц и выполнена в компактном корпусе 8-SO. Подходит для применения в автомобильной электронике и промышленной автоматике.

Технические характеристики
ESD (мм)200V
ESD CDM1.5kV
ЭСР HBM300V
КорпусSO8
Тип монтажаSMD
Кол-во выводов8
ОписаниеLow-power dual operational amplifier
АртикулLM2904YDT
ПроизводительSTMicroelectronics
Макс. вх. напр.32V
Мин. входное напряжение-0.3V
Макс. напр. пит.30V
Мин. напр. пит.3V
Размах выходного напряжения0V to (VCC+ - 1.5V)
Произведение усиления на полосу1.1MHz
Ток питания, 25 °C, макс.1.2mA
Ток питания, 25 °C, тип.0.7mA
Макс. темп. хр.150°C
Мин. темп. хр.-65°C
Supply current temp max2mA
Тип упаковкиЛента и катушка (лента в катушке)
Макс. темп. перехода150°C
Input current ac negative50mA
Input current dc negative5mA
Макс. раб. темп.125°C
Мин. раб. темп.-40°C
Input bias current 25c max150nA
Входной ток смещения при 25 °C, тип.20nA
Input bias current temp max200nA
Абс. макс. напряжение питания±16V or 32V
Input offset current 25c max30nA
Входной ток смещения при 25 °C, тип.2nA
Входное напряжение смещения при 25 °C, макс.7mV
Input offset voltage 25c typ2mV
Ток КЗ выхода40mA
Описание (англ.)Op Amp Dual GP ±15V/30V Automotive 8-Pin SO N T/R
Input offset current temp max40nA
Входное напряжение смещения, макс. по температуре9mV
Длительность КЗ выходаInfinite
Дифф. напр. макс.±32V
Input offset current drift max300pA/°C
Дрейф входного тока смещения, тип.10pA/°C
Макс. дрейф напряжения смещения входа30µV/°C
Тип. дрейф входного напряжения смещения7µV/°C
Input current positive above 32v0.4mA
Large signal voltage gain 25c min50V/mV
Large signal voltage gain 25c typ100V/mV
Large signal voltage gain temp min25V/mV
Синфазное входное напряжение 25 °CVCC- to VCC+ - 1.5V
Common mode rejection ratio 25c min70dB
Коэфф. ослабления синфазного сигнала (25 °C), тип.85dB
Input current ac positive above vcc50mA
Input current dc positive above vcc5mA
Common mode input voltage range tempVCC- to VCC+ - 2V
Common mode rejection ratio temp min60dB
Thermal resistance junction case so840°C/W
Рабочая температура-40°C ~ 125°C
Supply voltage rejection ratio 25c min65dB
Коэфф. подавления напряжения питания 25 °C, тип.100dB
Supply voltage rejection ratio temp min65dB
Thermal resistance junction ambient so8125°C/W
