Операционный усилитель, 1.1 МГц
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
985 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт22,99 ₽
Сумма1 149,50 ₽
+ доплата 490,00 ₽
В наличии985 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 89 — 20,72 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 149,50 ₽. До заказа без доплаты не хватает 16 150,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 149,50 ₽
Описание

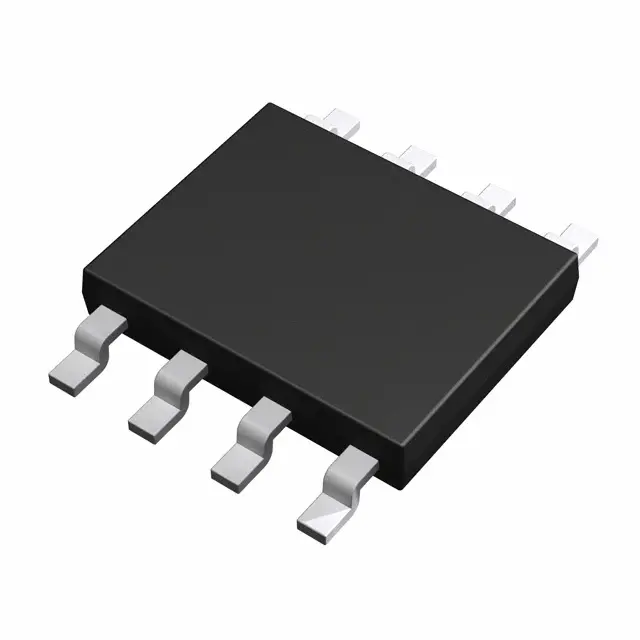

Операционный усилитель LM2904ST от STMicroelectronics выполнен в компактном корпусе 8-MiniSO. Микросхема работает в диапазоне напряжений до 30 В и имеет полосу пропускания 1,1 МГц. Усилитель рассчитан на промышленный температурный диапазон от -40°C до +125°C. Подходит для применения в промышленной автоматике и системах управления.
Технические характеристики
| Тип | операционный усилитель |
| Серия | LM2904xxx |
| Корпус | Mini SO8 |
| Тип. КНИ | 0.02% |
| Каналы | 2 |
| Мин. КОСС | 60dB |
| Коэфф. подавления синфазного сигнала, тип. | 85dB |
| Тип монтажа | SMD |
| Мин. коэффициент подавления пульсаций (PSRR) | 65dB |
| PSRR тип. | 100dB |
| Кол-во выводов | 8 |
| Размеры | 3.00mm x 4.9mm x 0.95mm |
| Описание | Operational Amplifier, 1.1 MHz |
| Артикул | LM2904ST |
| Скорость нарастания, тип. | 0.3V/μs |
| Product structure | Silicon monolithic integrated circuit |
| Макс. ток питания | 1.2mA |
| Ток пит. тип. | 0.7mA |
| Напряжение питания, двуполярное | ±1.5V to ±18V |
| Radiation protection | Нет |
| Однополярное питание | +3V to +36V |
| Тип. разделение каналов | 120dB |
| Тип. входной ток смещения | 20nA |
| Выходной втекающий ток, мин. | 10mA |
| Выходной втекающий ток, тип. | 20mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Тип. входной ток смещ. | 2nA |
| Тип. напряжение смещения вх. | 2mV |
| Макс. размах выходного напряжения | Vcc+-1.5V |
| Макс. выходной ток истока | 60mA |
| Мин. выходной ток истока | 20mA |
| Тип. выходной ток источника | 40mA |
| Диап. темп. хр. | -55°C to +150°C |
| Абс. макс. входной ток | -10mA |
| Произведение усиления на полосу, тип. | 0.6MHz |
| Макс. входной ток смещения, 25 °C | 150nA |
| Power dissipation mini so8 | 0.58W |
| Макс. напряжение питания | 36V |
| Input bias current max full | 200nA |
| Диап. раб. темп. | -40°C to +125°C |
| Output sink current low typ | 50μA |
| Входной ток смещения, макс. при 25 °C | 30nA |
| Макс. входное напряжение смещения при 25 °C | 7mV |
| Макс. выходное напряжение низкого уровня | 20mV |
| Тип. низкое выходное напряжение | 5mV |
| Макс. температура перехода | +150°C |
| Макс. рабочее напряжение питания | 36V |
| Рабочее напряжение питания, мин. | 3V |
| Описание (англ.) | Op Amp Dual GP ±15V/30V 8-Pin MSOP T/R |
| Мин. выходное напряжение высокого уровня | 27V |
| High level output voltage typ | 28V |
| Input offset current max full | 100nA |
| Входное напряжение смещения, макс. полное | 9mV |
| Мин. коэфф. усиления по напряжению | 25V/mV |
| Коэфф. усиления по напряжению, тип. | 100V/mV |
| Дрейф входного тока смещения, тип. | 10pA/°C |
| Тип. дрейф входного напряжения смещения | 7μV/°C |
| Input equivalent noise voltage typ | 40nV/√Hz |
| Диапазон входного синфазного напряжения, макс. | Vcc+-1.5V |
| Диапазон входного синфазного напряжения, мин. | 0V |
| Power dissipation derating mini so8 | 4.7mW/°C |
| Рабочая температура | -40°C ~ 125°C |
| Макс. дифференциальное входное напряжение | 36V |
| Absolute max input common mode voltage range | (Vcc--0.3V) to (Vcc-+36V) |
