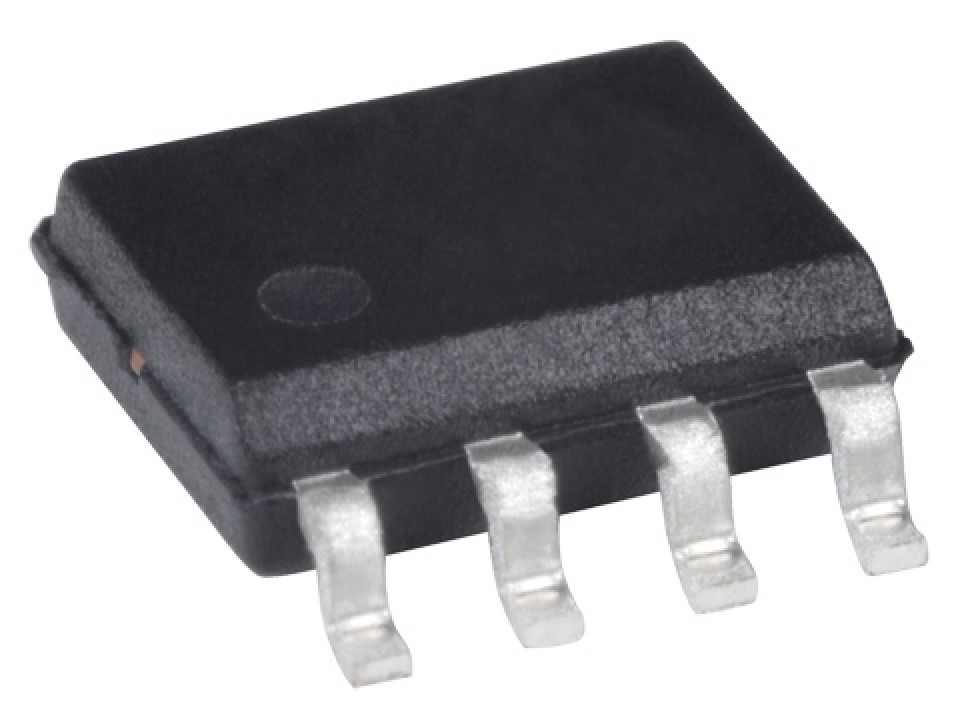

LM2904DT,SO8 Операционные усилители Dual Low Power, ST (арт. 012023)
У поставщика
ПроизводительST
У поставщиков
60 000 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:60 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,60 |
Описание
LM2904DT от STMicroelectronics — это сдвоенный операционный усилитель с низким энергопотреблением в компактном корпусе SO-8. Микросхема рассчитана на однополярное питание и обеспечивает стабильную работу в широком диапазоне напряжений. Благодаря низкому потреблению тока и высокой помехоустойчивости, LM2904DT применяется в цепях обработки аналоговых сигналов, датчиках и портативных устройствах.
Технические характеристики
| ESD (мм) | 200V |
| Тип | Операционный усилитель |
| Ток | 1 мА |
| ESD CDM | 1.5 kV |
| ЭСР HBM | 300V |
| Корпус | SO-8 (SO8) |
| Тип монтажа | SMD |
| Полоса пропускания | 1.1 MHz (unity gain, temperature compensated) |
| Voltage gain | 100 dB typical, 50 V/mV min at 15V, RL=2kΩ |
| Корпус | SO-8 |
| Монтаж | SMD |
| Напряжение питания | 3V to 30V |
| Входной ток смещения | 20 nA typical, 150 nA max at 25°C, 200 nA max over temp |
| Диап. вх. напр. | -0.3V to 32V |
| Вх. ток смещ. | 2 nA typical, 30 nA max at 25°C, 40 nA max over temp |
| Вх. напр. смещ. | 2 mV typical, 7 mV max at 25°C (LM2904); 9 mV max over temp |
| Output voltage swing | 0V to (Vcc+ -1.5V) |
| Напряжение | 36 В |
| Тепловое сопротивление JA | 125 °C/W (SO8) |
| Тепловое сопротивление JC | 40 °C/W (SO8) |
| Frequency compensation | internally implemented |
| Диап. раб. темп. | -40°C to 125°C |
| Input current negative driven | 5 mA DC or 50 mA AC (duty cycle 10%, T=1s) |
| Input current positive driven | 0.4 mA max |
| Output short circuit duration | infinite (limited by dissipation) |
| Дифф. напр. макс. | ±32V |
| Supply voltage rejection ratio | 65 dB min, 100 dB typical (RS≤10kΩ) |
| Common mode input voltage range | 0V to (Vcc+ -1.5V) |
