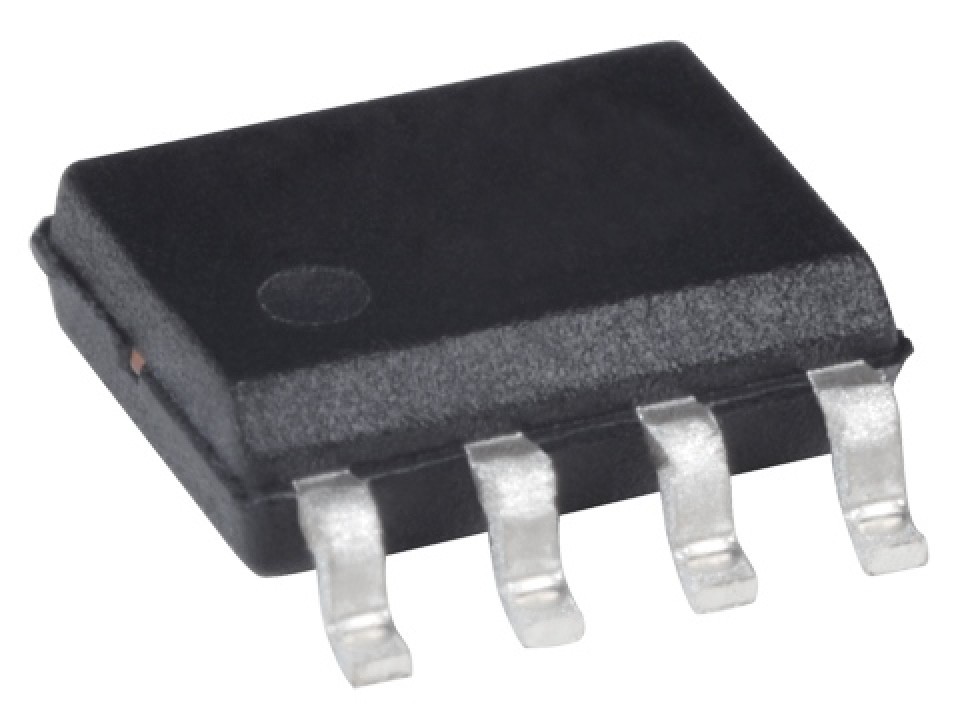

LM2904DR2G, SO8-150 Операционный усилитель, ON (арт. 139715)
У поставщика
ПроизводительONS
У поставщиков
5 000 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:5 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,58 |
Технические характеристики
| RoHS | Yes, Pb-Free, Halogen Free/BFR Free |
| ESD (мм) | 100V |
| Тип | Операционный усилитель |
| ЭСР HBM | 250V |
| Корпус | SOIC-8 (Case 751) |
| Описание | Single Supply Dual Operational Amplifier |
| Артикул | LM2904DR2G |
| Производитель | ON Semiconductor |
| Корпус | SOIC-8 |
| Монтаж | SMD |
| Тип монтажа | SMD |
| Темп. хранения | -65°C to +150°C |
| Number of amplifiers | 2 |
| Supply voltage split | ±16V max |
| Раб. температура | -40°C to +105°C |
| Supply current 5v max | 1.2mA |
| Supply current 5v typ | 0.7mA |
| Однополярное питание | 3V to 32V |
| Channel separation typ | -120dB |
| Supply current 30v max | 3.0mA |
| Supply current 30v typ | 1.5mA |
| Output sink current min | 10mA |
| Output sink current typ | 20mA |
| Макс. темп. перехода | 150°C |
| Common mode rejection min | 65dB |
| Common mode rejection typ | 70dB |
| Output source current min | 20mA |
| Output source current typ | 40mA |
| Input bias current 25c max | 250nA |
| Input bias current 25c typ | 45nA |
| Power supply rejection min | 65dB |
| Power supply rejection typ | 100dB |
| Input offset current 25c max | 50nA |
| Input offset current 25c typ | 5nA |
| Input offset voltage 25c max | 7mV |
| Input offset voltage 25c typ | 2mV |
| Large signal voltage gain min | 25V/mV |
| Large signal voltage gain typ | 100V/mV |
| Output voltage high 5v 2k min | 3.3V |
| Output voltage high 5v 2k typ | 3.5V |
| Output voltage low 5v 10k max | 20mV |
| Output voltage low 5v 10k typ | 5mV |
| Output voltage high 30v 2k min | 26V |
| Input common mode voltage range | 0V to VCC-1.7V (operating) |
| Output voltage high 30v 10k min | 27V |
| Output voltage high 30v 10k typ | 28V |
| Input bias current over temp max | 500nA |
| Input differential voltage range | up to VCC (single supply), ±32V (split) |
| Output short circuit current max | 60mA |
| Output short circuit current typ | 40mA |
| Input offset current over temp max | 200nA |
| Input offset voltage over temp max | 10mV |
| Термосопротивление переход-среда | 212°C/W |
| Large signal voltage gain over temp min | 15V/mV |
