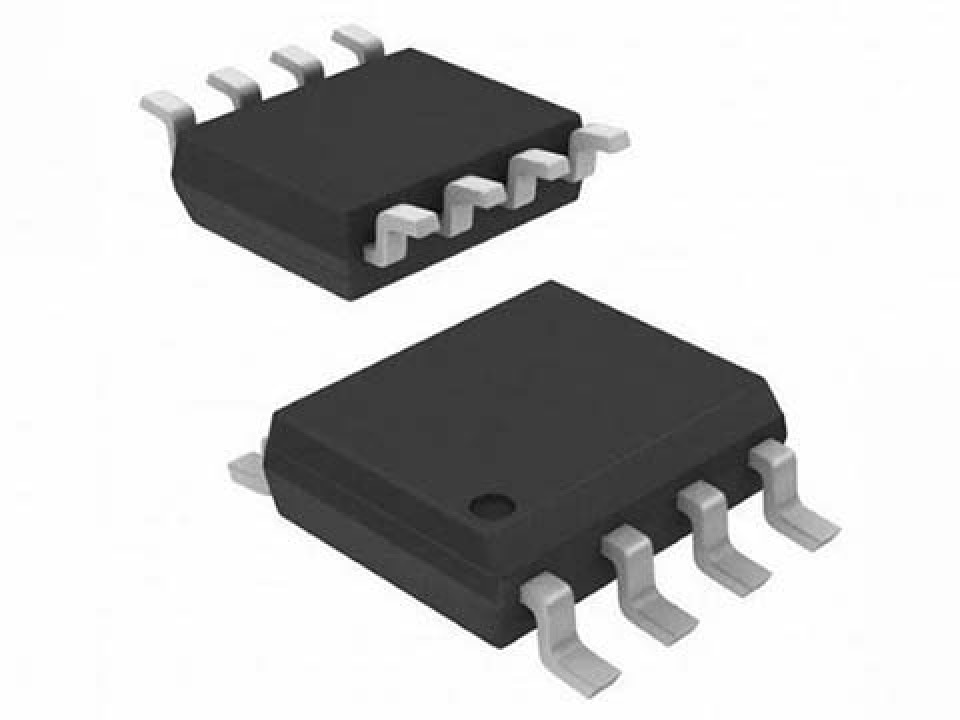

LM2904D, SO8-150-1.27, (линейка) Операционный усилитель, ST (арт. 276090)
У поставщика
ПроизводительST
У поставщиков
44 100 шт.
Норм. уп.: 100
Цены поставщиков
Склад 29
В наличии:44 100 шт.
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,97 |
Описание
LM2904D от ST — сдвоенный операционный усилитель общего назначения в корпусе SO-8 с шагом выводов 1.27 мм. Микросхема рассчитана на однополярное питание и обеспечивает стабильную работу в широком диапазоне напряжений. Применяется в цепях обработки аналоговых сигналов, активных фильтрах и преобразователях интерфейсов.
Технические характеристики
| Тип | Операционный усилитель |
| Тип монтажа | SMD |
| Скорость нарастания | 0.6V/µs |
| Шаг выводов | 1.27mm |
| Выводы корпуса | 8 |
| Тип упаковки | SO-8 |
| Корпус | SO8 (150 mil, шаг 1.27 мм) |
| Монтаж | SMD |
| Высота корпуса | 1.75mm |
| Ширина корпуса | 3.9mm |
| Макс. ток питания | 1.2mA |
| Ток пит. тип. | 0.7mA |
| Макс. напр. пит. | 30V |
| Мин. напр. пит. | 3V |
| Package body length | 4.9mm |
| Number of amplifiers | 2 |
| Произведение усиления на полосу | 1.1MHz |
| Макс. входной ток смещения | 150nA |
| Тип. входной ток смещения | 20nA |
| Макс. низкое выходное напряжение | 20mV |
| Output voltage low typ | 5mV |
| Output voltage high typ | 27V |
| Макс. входной ток смещения | 30nA |
| Тип. входной ток смещ. | 2nA |
| Макс. напряжение смещения | 7mV |
| Тип. напряжение смещения вх. | 2mV |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Large signal voltage gain min | 50V/mV |
| Large signal voltage gain typ | 100V/mV |
| КСС мин. | 70dB |
| Common mode rejection ratio typ | 85dB |
| Output short circuit current max | 60mA |
| Output short circuit current typ | 40mA |
| Supply voltage rejection ratio min | 65dB |
| Supply voltage rejection ratio typ | 100dB |
| Input common mode voltage range max | Vcc - 1.5V |
| Input common mode voltage range min | 0V |
