Документация
Компаратор сдвоенный 1300нс смещение 1мВ ток входа 25нА усиление 200000 ток выхода 16мА потребляемый ток 0.4мА питание 2…36В (±1.0…±18) -40...+85°С
У поставщика
ПроизводительRUNIC
КатегорияМикросхемы
У поставщиков
7 987 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:4 080 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,73 |
| от 337 | 10,05 |
| от 569 | 9,10 |
| от 953 | 8,35 |
| от 1 580 | 7,83 |
Склад 13
В наличии:3 907 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 64 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,11 |
| от 87 | 10,25 |
| от 174 | 9,40 |
| от 347 | 8,74 |
| от 693 | 8,42 |
Описание

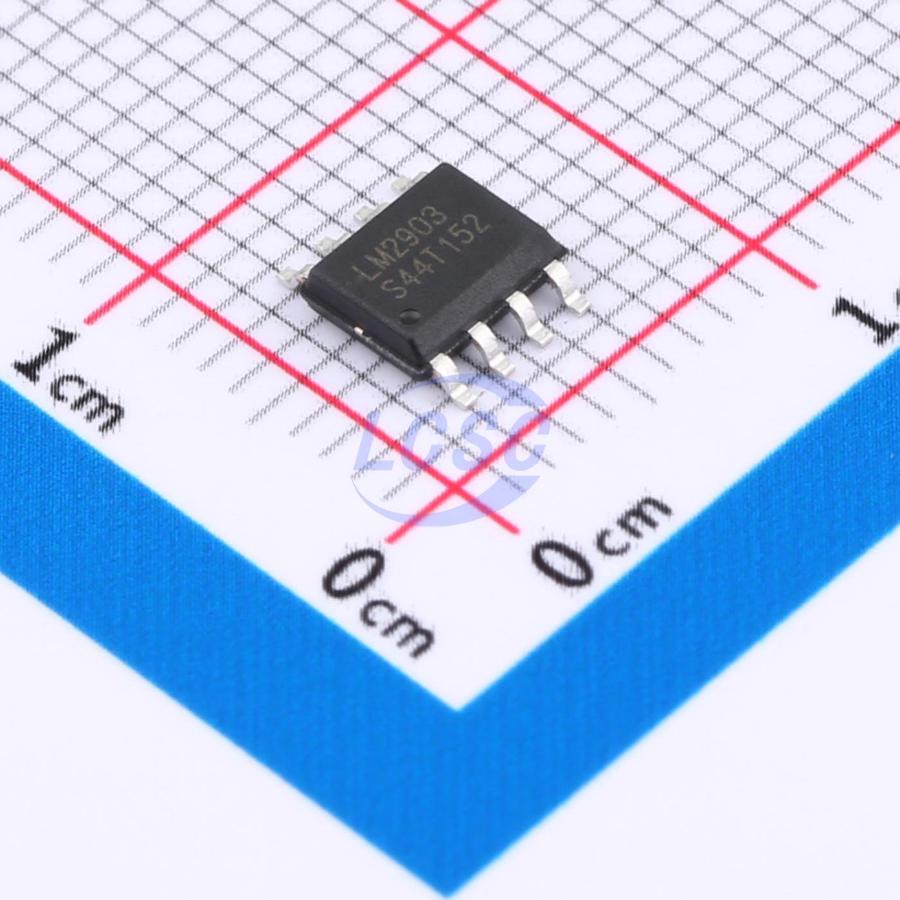

Сдвоенный компаратор от RUNIC в компактном корпусе SOIC8. Работает при напряжении питания от 2 до 36 В (или ±1…±18 В) и обеспечивает малое смещение 1 мВ при времени задержки 1300 нс. Потребляет всего 0,4 мА, что делает его энергоэффективным решением. Применяется в промышленной автоматике, системах управления питанием и пороговых детекторах.
Технические характеристики
| Цоколевка | 1: OUTA; 2: -INA; 3: +INA; 4: V-; 5: +INB; 6: -INB; 7: OUTB; 8: V+ |
| Корпус | SOP8 |
| Тип монтажа | SMD |
| Ревизия | A.3.1 |
| Кол-во выводов | 8 |
| Описание | General-Purpose High-Voltage Open-Drain Output Dual Comparator |
| Esd ratings | Mm: specified; Hbm: specified |
| Тип выхода | Open-Drain |
| Артикул | LM2903XK |
| Применение | Hysteresis Comparators, Factory Automation & Control, Industrial Equipment, Test and Measurement, Cordless Power Tool, Vacuum Robot, Wireless Infrastructure |
| Channel count | 2 |
| Ordering info | Контактов: 8; Op temp: -40°C ~ +125°C; Каналы: 2; Количество в упаковке: Tape and Reel, 4000; Тип корпуса: SOP8; Device marking: LM2903; Orderable device: LM2903XK |
| Дата редакции | 2024/02/23 |
| Макс. вх. ток | -10mA to 10mA |
| Размер корпуса | 4.90mm×3.90mm |
| Макс. вых. ток | -55mA to 55mA |
| Диап. вх. напр. | (V-)-0.3V to (V+)+0.3V |
| Output short circuit | Continuous |
| Диапазон питания | +3.3V to +32V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output saturation voltage | Low |
| Диап. темп. хр. | -65°C to +150°C |
| Диапазон темп. перехода | -40°C to +150°C |
| Диап. раб. темп. | -40°C to +125°C |
| Абс. макс. напряжение питания | 36V |
| Описание (англ.) | Comparator Dual ±18V/36V 8-Pin SO N T/R |
| Supply current per channel typ | 55µA at VS = 5V |
| Common mode input voltage range | Includes Ground |
