Повышающий DC / DC-преобразователь с ограничением пикового тока 350 мА
У поставщика
ПроизводительTexas Instruments
КатегорияDC-DC Преобразователи
У поставщиков
1 017 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт193,07 ₽
Сумма965,35 ₽
+ доплата 490,00 ₽
В наличии1 017 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 21 — 182,15 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 965,35 ₽. До заказа без доплаты не хватает 16 334,65 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 965,35 ₽
Описание

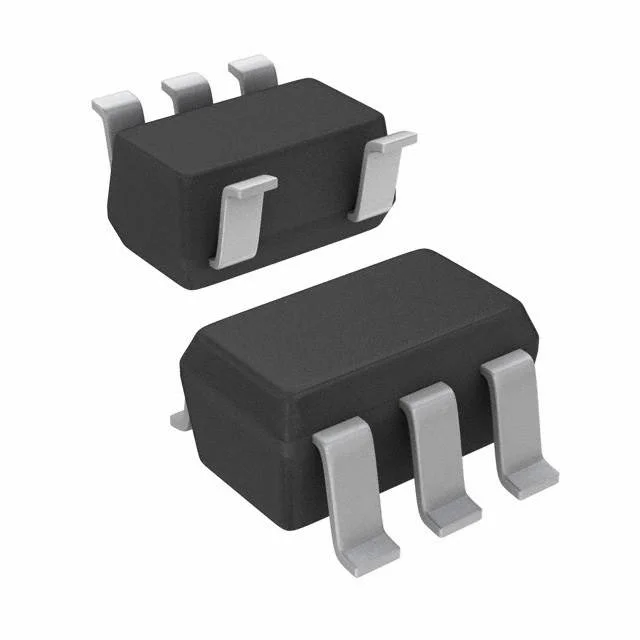

Микросхема LM2703MF-ADJ/NOPB от Texas Instruments представляет собой повышающий DC/DC-преобразователь. Устройство оснащено встроенной схемой ограничения пикового тока и предназначено для формирования стабильного выходного напряжения из низкого входного. Благодаря регулируемому выходу (ADJ) и компактному исполнению, микросхема подходит для портативной электроники и устройств с батарейным питанием, где требуется высокая эффективность преобразования.
Технические характеристики
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Корпус | SOT23-5 |
| Особенности | 350mA, 0.7Ohm internal switch, Uses small surface mount components, Adjustable output voltage up to 20V, 2.2V to 7V input range, Input undervoltage lockout, 0.01uA shutdown current, Small 5-Lead SOT-23 package |
| Тип монтажа | SMD |
| Маркировка сверху | S48B |
| Кол-во выводов | 5 |
| Описание | Micropower Step-up DC/DC Converter with 350mA Peak Current Limit |
| Артикул | LM2703MF-ADJ |
| Пайка в парах | 215C |
| Vin abs max | 7.5V |
| Применение | LCD Bias Supplies, White LED Back-Lighting, Handheld Devices, Digital Cameras, Portable Applications |
| Производитель | National Semiconductor |
| Esd mm sw pin | 150V |
| Infrared 15sec | 220C |
| Порог UVLO | 1.8V |
| Чертеж корпуса | MA05B |
| Время выключения | 400ns |
| Сопротивление открытого, макс. | 1.6Ohm |
| Сопротивление открытого, тип. | 0.7Ohm |
| Макс. вх. напр. | 7V |
| Мин. входное напряжение | 2.2V |
| Fb voltage abs max | 2V |
| Макс. выходное напряжение | 20V |
| Макс. напряжение переключателя | 20.5V |
| Feedback hysteresis | 8mV |
| Shdn voltage abs max | 7.5V |
| Макс. ток отключения | 2.5uA |
| Ток отключения, тип. | 0.01uA |
| Тепловое сопротивление JA | 220C/W |
| Shdn low threshold max | 0.3V |
| Shdn low threshold min | 0.7V |
| Switch voltage abs max | 21V |
| Fb pin bias current max | 120nA |
| Fb pin bias current typ | 30nA |
| Feedback trip point max | 1.269V |
| Feedback trip point min | 1.189V |
| Feedback trip point typ | 1.237V |
| Shdn high threshold max | 0.7V |
| Shdn high threshold min | 1.1V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150C |
| Shdn pin current 25c max | 80nA |
| Макс. ограничение тока ключа | 400mA |
| Мин. ограничение тока ключа | 275mA |
| Ограничение тока ключа, тип. | 350mA |
| Регулируемое вых. напр. | Да |
| Shdn pin current 125c typ | 15nA |
| Температура пайки выводов | 300C |
| Switch leakage current max | 5uA |
| Switch leakage current typ | 0.05uA |
| Рабочее напряжение питания, макс. | 7V |
| Рабочее напряжение питания, мин. | 2.2V |
| Описание (англ.) | DC-DC 2.2V to 7V Step Up Single-Out 21V 5-Pin SOT-23 T/R |
| Quiescent current enabled max | 300uA |
| Quiescent current enabled typ | 235uA |
| Quiescent current disabled max | 70uA |
| Quiescent current disabled typ | 40uA |
| Junction temperature operating max | 125C |
| Junction temperature operating min | -40C |
| Switch current limit max over temp | 400mA |
| Switch current limit min over temp | 260mA |
| Рабочая температура | Ind |
| Тип | LM2703MF-ADJ/NOPB |
