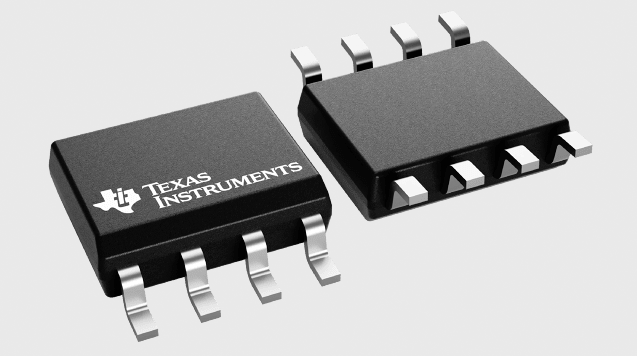

Микросхема LM2674MX-5.0/NOPB
У поставщика
У поставщиков
5 751 шт.
Норм. уп.: 10
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт108,17 ₽
дешевле всех
Сумма1 081,70 ₽
В наличии1 940 шт
только упаковками по 10 штюрлицам и ИП
Склад 13срок до недели
Цена за шт143,57 ₽
Сумма1 435,70 ₽
+ доплата 490,00 ₽
В наличии3 811 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 52 — 135,68 ₽ (−5%)
10 шт · Склад 15 · 1 081,70 ₽
Описание
Микросхема LM2674MX-5.0/NOPB от Texas Instruments — это понижающий импульсный стабилизатор напряжения. Модель выдаёт стабильные 5 В при токе до 500 мА, работает от 8 до 40 В на входе и имеет КПД до 96%. Установка в корпус SOIC-8 поверхностным монтажом, встроены защита от перегрева и короткого замыкания. Применяется в промышленной автоматике, источниках питания и бытовой электронике.
Технические характеристики
| Корпус | ['SOIC-8', 'PDIP-8', 'WSON-16'] |
| Техпроцесс | LMDMOS |
| Особенности | thermal shutdown, current limit protection, TTL shutdown capability, low power standby mode |
| Тип монтажа | SMD |
| Топология | step-down (buck) regulator |
| КПД | 96% |
| Описание | SIMPLE SWITCHER Power Converter, High-Efficiency, 500-mA, Step-Down Voltage Regulator |
| Артикул | LM2674MX-5.0/NOPB |
| Производитель | Texas Instruments |
| Размер корпуса | 4.90mm × 3.91mm |
| Режим ожидания | low power |
| Тип монтажа | SMD |
| Вых. ток | 500mA |
| Вых. напряжение | 5V |
| Тепловая защита | Да |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 8V |
| Сопротивление переключателя | 0.25Ω |
| Макс. вых. ток | 500mA |
| Размеры упаковки | PDIP-8: 9.81mm x 6.35mm; SOIC-8: 4.90mm x 3.91mm; WSON-16: 5.00mm x 5.00mm |
| Диап. вх. напр. | 8V to 40V |
| Внутр. генератор | fixed frequency |
| Способность отключения | TTL |
| Частота перекл. | 260kHz |
| Fixed output versions | 3.3V, 5V, 12V |
| Варианты выходного напряжения | 3.3V, 5V, 12V, adjustable |
| Защита по току | Да |
| Output switch resistance | 0.25ohm |
| Допуск вых. напр. | ±1.5% |
| Диап. раб. темп. | -40C to 125C |
| Требуемые внешние компоненты | 5 |
| Диапазон регулировки выходного напряжения | 1.21V to 37V |
| Внутренняя частотная компенсация | Да |
