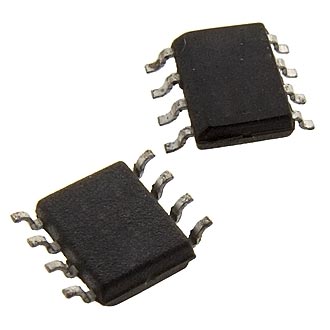

МИКРОСХЕМЫ LM2672MX-5.0/NOPB, Понижающий регулятор напряжения Texas Instruments, 5В, 1A, SIMPLE SWITCHER, корпус SOIC-8
У поставщика
ПроизводительTexas Instruments
КатегорияDC-DC Преобразователи
У поставщиков
1 528 шт.
Норм. уп.: 2
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт126,43 ₽
дешевле всех
Сумма1 264,30 ₽
В наличии1 180 шт
только упаковками по 10 штюрлицам и ИП
Склад 13срок до недели
Цена за шт172,02 ₽
Сумма1 720,20 ₽
+ доплата 490,00 ₽
В наличии266 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 160,76 ₽ (−7%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии82 шт
от 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 885,50 ₽
10 шт · Склад 15 · 1 264,30 ₽
Описание
Микросхема LM2672MX-5.0/NOPB от Texas Instruments представляет собой понижающий импульсный стабилизатор напряжения. Эта модель из серии SIMPLE SWITCHER обеспечивает фиксированное выходное напряжение 5 В при токе нагрузки до 1 А. Устройство выполнено в компактном корпусе SOIC-8 и отличается высокой эффективностью преобразования, что делает его удобным решением для построения надёжных источников питания.
Технические характеристики
| Тип | Step-Down (Buck) Regulator |
| Тип | Преобразователь постоянного тока |
| Ток, А | 1 А |
| Корпус | SOIC-8 |
| Особенности | Internal frequency compensation, Fixed frequency oscillator, External shutdown, Soft-start, Frequency synchronization, Current limit and thermal shutdown protection |
| Тип монтажа | SMD |
| Топология | Buck (step-down) switching regulator |
| Без свинца | RoHS/NOPB |
| Кол-во выводов | 8 |
| КПД | up to 96% |
| Плавный пуск | Да |
| Описание | SIMPLE SWITCHER high efficiency 1A step-down voltage regulator, fixed 5V output, SOIC-8 |
| Артикул | LM2672MX-5.0/NOPB |
| Производитель | Texas Instruments |
| Код упаковки | M08A |
| Ограничение тока | 1.55A typical, 1.25A min at 25°C, 1.2A min over full temp, 2.1A max at 25°C, 2.2A max over full temp |
| Макс. коэффициент заполнения | 95% |
| Коэфф. заполнения мин. | 0% |
| Макс. рабочий цикл | 95% |
| Мин. коэффициент заполнения | 0% |
| Вых. ток | 1A |
| Вых. напряжение | 5V |
| Package details | 8-Lead Small Outline Package (SO-8) |
| Ток в режиме ожидания | 50μA typical, 100μA max at 25°C, 150μA max over full temp |
| Доп. примечания | Uses LM267X Made Simple design software; requires only 5 external components; uses standard inductors. |
| On off threshold | 1.4V typ; 0.8V min; 2.0V max |
| Тепловая защита | Да |
| Boost pin voltage | VSW + 8V |
| External shutdown | Да |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 6.5V |
| Рассеиваемая мощность | Internally limited |
| Ток покоя | 2.5mA typical, 3.6mA max |
| Типовой КПД | 90% (VIN=12V, ILOAD=1A) |
| On off pin current | 20μA typ; 7μA min; 37μA max |
| Output switch type | DMOS |
| Макс. выходное напряжение | 5.075V at 25°C; 5.150V over full temperature range |
| Мин. вых. напряжение | 4.925V at 25°C; 4.850V over full temperature range |
| Диап. вх. напр. | 6.5V to 40V |
| Частота перекл. | 260kHz |
| Сопротивление включения | 0.25Ω typical, 0.30Ω max at 25°C, 0.50Ω max over full temp |
| Напряжение, В | 5 В |
| Ток утечки вых. | 1μA typ/25μA max at VSWITCH=0V; 6mA typ/15mA max at VSWITCH=-1V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Защита по току | Да |
| Макс. темп. перехода | 150°C |
| On off pin voltage range | -0.1V to 6V |
| Допуск вых. напр. | ±1.5% |
| Switch voltage to ground | -1V |
| Синхронизация частоты | Да |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -65°C to +150°C |
| Feedback pin voltage range | -0.3V to 14V |
| Lead temperature m package | Vapor phase 215°C (60s); Infrared 220°C (15s) |
| Макс. напряжение питания | 45V |
| Требуемые внешние компоненты | 5 |
| Switching frequency tolerance | ±10% |
| Esd withstand human body model | 2kV |
| Диапазон темп. перехода | -40°C to +125°C |
