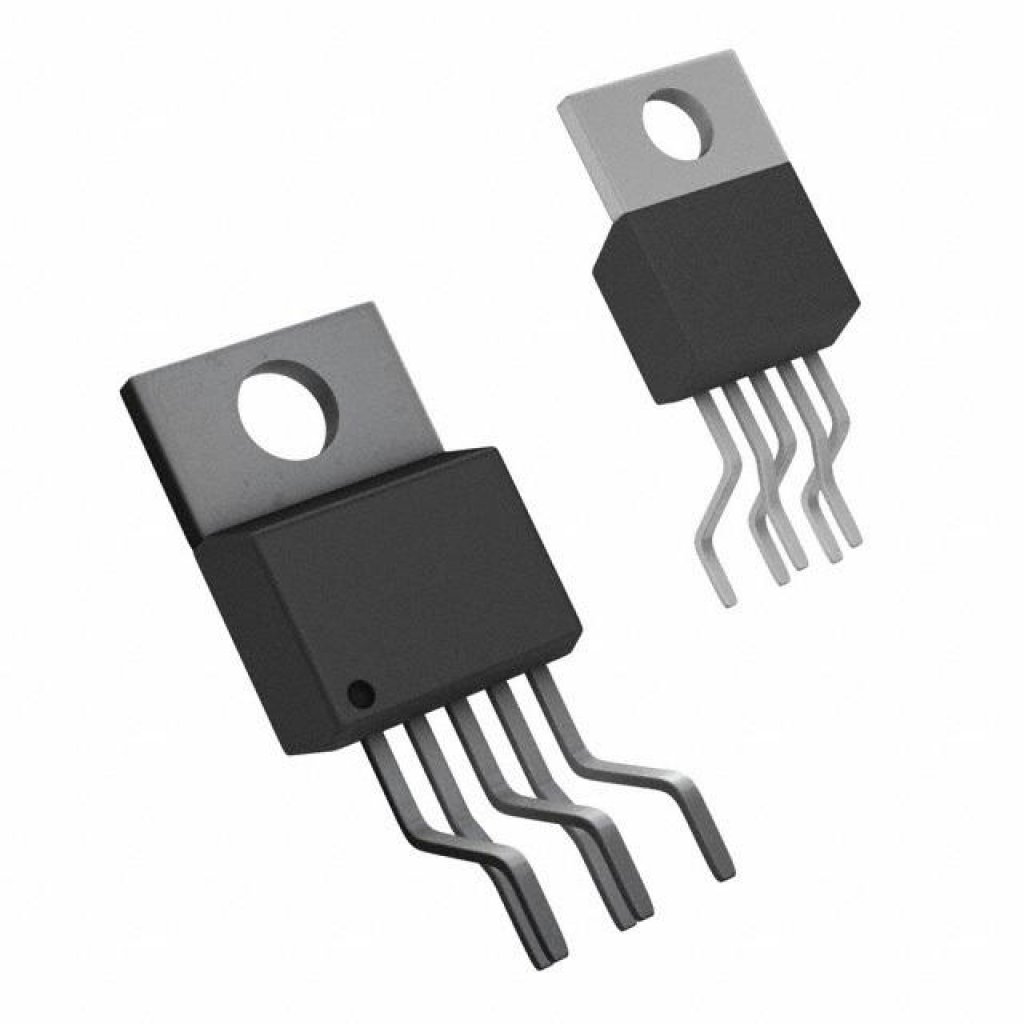

Микросхема LM2596T-ADJ/NOPB
У поставщика
У поставщиков
452 шт.
Норм. уп.: 45
Цены поставщиков
Склад 13
В наличии:452 шт
Срок поставки: до недели
Норм. уп.: 45
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 250,95 |
| от 10 | 235,58 |
| от 20 | 223,04 |
| от 45 | 213,72 |
| от 90 | 206,77 |
Описание
Микросхема LM2596T-ADJ/NOPB от Texas Instruments представляет собой понижающий импульсный стабилизатор напряжения с регулируемым выходом. Она обеспечивает высокий КПД и требует минимального количества внешних компонентов для построения эффективного источника питания. Устройство оснащено защитой от перегрузки по току и перегрева, что делает его надежным решением для широкого спектра приложений.
Технические характеристики
| Корпус | 5-Lead TO-220 |
| Тип монтажа | Выводной |
| КПД | 73% (typical, V_IN=12V, V_OUT=3V, I_LOAD=3A) |
| Артикул | LM2596T-ADJ/NOPB |
| Макс. коэффициент заполнения | 100% |
| Duty cycle min | 0% |
| Вых. ток | 3A |
| Напряжение обратной связи | 1.230V typical, range 1.180V to 1.280V |
| Описание | Switching Voltage Regulators 150 KHZ 3A STEP-DOWN VLTG REG |
| Ток покоя | 5mA typical, 10mA max |
| Current limit peak | 4.5A typical, 3.4A min, 7.5A max |
| Saturation voltage | 1.16V typical at 3A, 1.5V max |
| Диап. вх. напр. | 4.5V to 40V |
| Частота перекл. | 150kHz |
| Диап. вых. напр. | 1.2V to 37V |
| Feedback bias current | 10nA typical, 100nA max |
| Maximum supply voltage | 45V (absolute max) |
| Minimum supply voltage | 4.5V |
| Ток утечки вых. | 50µA max (output=0V), 30mA max (output=-1V) |
| Допуск вых. напр. | ±4% max over line and load |
| Standby quiescent current | 80µA typical, 200µA/250µA max |
| Диап. темп. хр. | -65°C to +150°C |
| On off logic low threshold | ≤0.6V (regulator ON) |
| On off logic high threshold | ≥2.0V (regulator OFF) |
| Диап. раб. темп. | -40°C to +125°C |
| Oscillator frequency tolerance | ±15% (127kHz to 173kHz) |
| Тепл. сопр. переход-корпус | 2°C/W |
| Термосопротивление переход-среда | 50°C/W |
