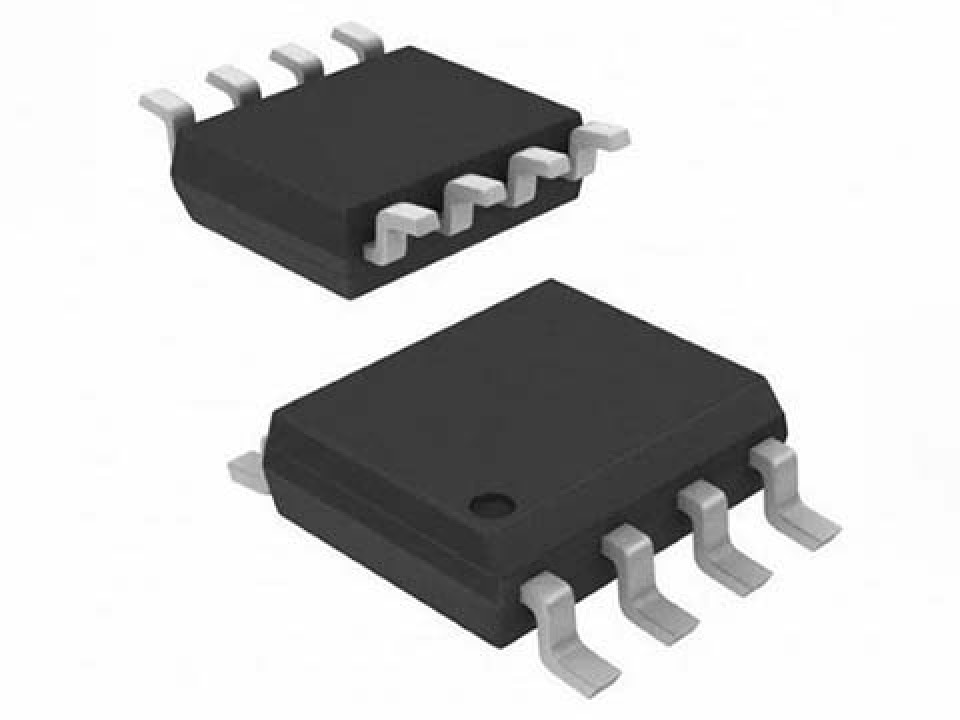

LM258DR2G, SO8-150 Операционный усилител, ON (арт. 139709)
У поставщика
ПроизводительONS
У поставщиков
2 500 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:2 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,51 |
Технические характеристики
| Тип | Операционный усилитель |
| Корпус | SOIC-8 (150 mil) |
| Особенности | short circuit protected outputs, true differential input stage, internally compensated, single or split supply operation, low input bias currents |
| Тип монтажа | SMD |
| Артикул | LM258DR2G |
| Производитель | ON Semiconductor |
| Корпус | SOIC-8 |
| Монтаж | SMD |
| Модель машины ЭСР | 200V |
| ESD HBM | 2000V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Quiescent current 5v max | 1.2mA |
| Quiescent current 5v typ | 0.7mA |
| Supply voltage split max | ±16V |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -25°C |
| Quiescent current 30v max | 3.0mA |
| Quiescent current 30v typ | 1.5mA |
| Supply voltage single max | 32V |
| Supply voltage single min | 3V |
| Input bias current 25c max | -150nA |
| Input bias current 25c typ | -45nA |
| Output sink current 15v min | 10mA |
| Output sink current 15v typ | 20mA |
| Input offset current 25c max | 30nA |
| Input offset current 25c typ | 3nA |
| Input offset voltage 25c max | 5mV |
| Input offset voltage 25c typ | 2mV |
| Large signal voltage gain min | 50V/mV |
| Large signal voltage gain typ | 100V/mV |
| Output source current 15v min | 20mA |
| Output source current 15v typ | 40mA |
| КСС мин. | 70dB |
| Common mode rejection ratio typ | 85dB |
| Output voltage high 5v rl2k min | 3.3V |
| Output voltage high 5v rl2k typ | 3.5V |
| Output voltage low 5v rl10k max | 20mV |
| Output voltage low 5v rl10k typ | 5mV |
| Output short circuit current max | 60mA |
| Output short circuit current typ | 40mA |
| Power supply rejection ratio min | 65dB |
| Power supply rejection ratio typ | 100dB |
| Input bias current full range max | -300nA |
| Thermal resistance junction to air | 212°C/W |
| Input common mode voltage range max | VCC-1.7V |
| Input common mode voltage range min | 0V |
| Input offset current full range max | 100nA |
| Input offset voltage full range max | 7mV |
| Differential input voltage range max | 32V |
