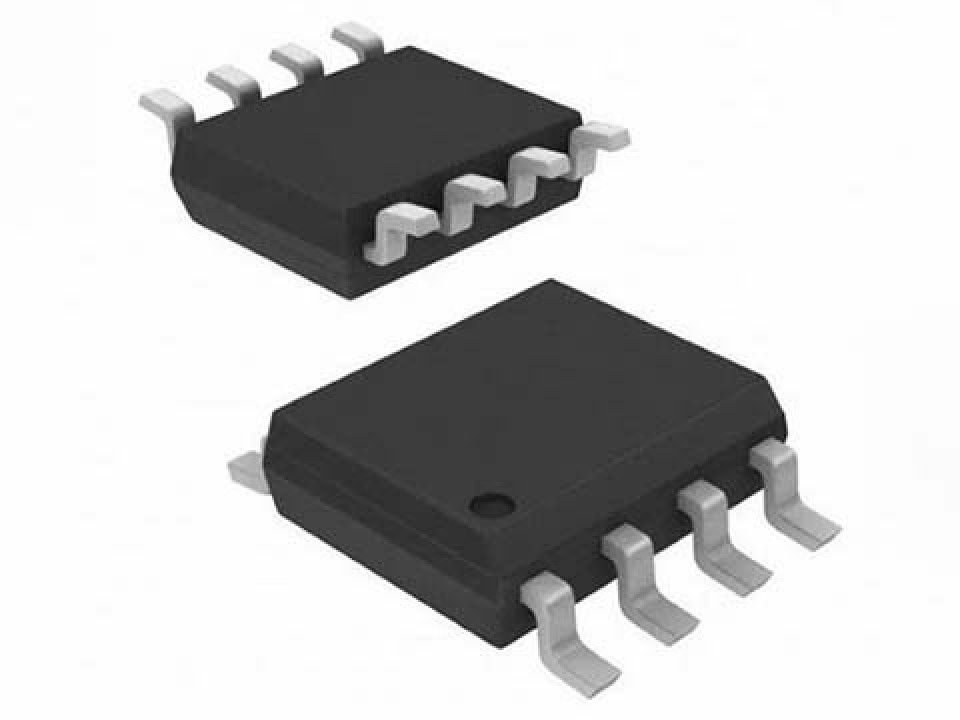

LM258DR2G, SO8-150 Операционный усилител, ON (арт. 139709)
Нет в наличии
ПроизводительON Semiconductor
Описание
LM258DR2G — сдвоенный операционный усилитель общего назначения от ON Semiconductor, выпускаемый в корпусе SOIC-8 (с шагом выводов 1,27 мм). Микросхема предназначена для работы в цепях с однополярным и двуполярным питанием, отличается низким потреблением тока и широким диапазоном напряжений. Применяется в схемах фильтрации, усиления аналоговых сигналов, преобразователях и измерительных устройствах.
Технические характеристики
| ESD (мм) | 200V |
| Тип | Операционный усилитель |
| ЭСР HBM | 2000V |
| Особенности | short circuit protected output, true differential input, internally compensated, single or split supply operation |
| Тип монтажа | SMD |
| Топология | dual operational amplifier |
| Корпус | 751 |
| Тип упаковки | SOIC-8 |
| Корпус | SOIC-8 |
| Монтаж | SMD |
| Split supply max | ±16V |
| Модель машины ЭСР | 200V |
| Макс. напр. пит. | 32V |
| Мин. напр. пит. | 3.0V |
| ESD HBM | 2000V |
| Number of amplifiers | 2 |
| Supply current max 5v | 1.2mA |
| Supply current typ 5v | 0.7mA |
| Channel separation typ | -120dB |
| Макс. входной ток смещения | 150nA |
| Тип. входной ток смещения | -45nA |
| Supply current max 30v | 3.0mA |
| Supply current typ 30v | 1.5mA |
| Output sink current min | 10mA |
| Output sink current typ | 20mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. входной ток смещения | 30nA |
| Тип. входной ток смещ. | 3.0nA |
| Макс. напряжение смещения | 5.0mV |
| Тип. напряжение смещения вх. | 2.0mV |
| Макс. темп. перехода | 150°C |
| Common mode rejection min | 70dB |
| Common mode rejection typ | 85dB |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -25°C |
| Output source current min | 20mA |
| Output source current typ | 40mA |
| Input bias current max 25c | -150nA |
| Output voltage low typical | 5mV |
| Power supply rejection min | 65dB |
| Power supply rejection typ | 100dB |
| Quiescent current vcc5 max | 1.2mA |
| Quiescent current vcc5 typ | 0.7mA |
| Split supply voltage range | ±16V |
| Input bias current temp max | 300nA |
| Quiescent current vcc30 max | 3.0mA |
| Quiescent current vcc30 typ | 1.5mA |
| Input offset current max 25c | 30nA |
| Input offset voltage max 25c | 5.0mV |
| Input offset current temp max | 100nA |
| Input offset voltage temp max | 7.0mV |
| Large signal voltage gain min | 50V/mV |
| Large signal voltage gain typ | 100V/mV |
| Output voltage high min 5v 2k | 3.3V |
| Output voltage high typ 5v 2k | 3.5V |
| Output voltage low max 5v 10k | 20mV |
| Output voltage low typ 5v 10k | 5.0mV |
| Common mode input voltage range | 0V to VCC-1.7V |
| Output voltage high min 30v 10k | 27V |
| Output voltage high typ 30v 10k | 28V |
| Differential input voltage range | ±32V |
| Short circuit output current max | 60mA |
| Short circuit output current typ | 40mA |
| Input offset voltage max high temp | 7.0mV |
| Thermal resistance junction to air | 212°C/W |
| Input common mode voltage range max | VCC-1.7V |
| Input common mode voltage range min | 0V |
| Short circuit to ground current max | 60mA |
| Short circuit to ground current typ | 40mA |
| Differential input voltage range max | 32V |
| Output voltage high typical vcc5 rl2k | 3.5V |
| Thermal resistance junction to air soic8 | 212°C/W |
