DC-DC преобразователь LM2577S-ADJ
У поставщика
У поставщиков
430 шт.
Цены поставщиков
Склад 15
В наличии:430 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 118,86 |
Описание

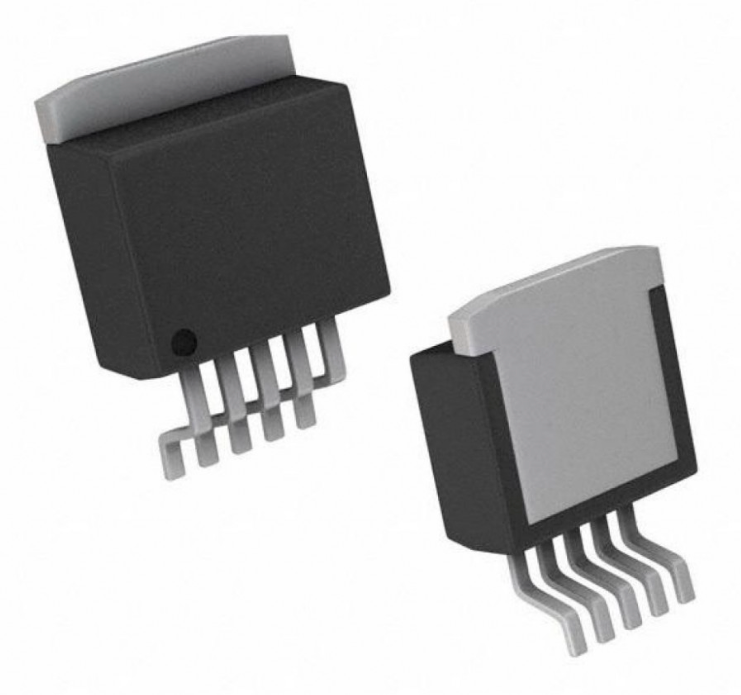

DC-DC повышающий преобразователь SLKOR LM2577S-ADJ в корпусе TO-263-5L для поверхностного монтажа. Работает от 3,5 до 40 В на входе, выходное напряжение регулируется, типовой КПД 80%. Оснащён защитой от перегрева и блокировкой при пониженном напряжении. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Корпус | TO-263-5L |
| Тип монтажа | SMD |
| КПД | 80% typical |
| ESD рейтинг | 2 kV (C=100pF, R=1.5kΩ) |
| Описание | DC-DC step-up (boost), flyback, forward converter switching regulator |
| Артикул | LM2577S-ADJ |
| Рег. линии | 20mV typical, 50mV max |
| Рег. нагрузки | 20mV typical, 50mV max |
| Тепловая защита | yes |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 3.5V |
| Макс. коэффициент заполнения | 95% typical |
| Output voltage adj | 12V typical (test condition) |
| Soft start current | 5.0 µA typical |
| Feedback resistor r1 | 48.7kΩ + 511Ω (1%) |
| Feedback resistor r2 | 5.62kΩ (1%) |
| Inductor recommended | 415-0930 (AIE) |
| Частота генератора | 52kHz |
| Диап. вых. напр. | adjustable |
| Undervoltage lockout | 2.90V typical |
| Error amp voltage gain | 800 V/V typical |
| Switch leakage current | 10 µA typical |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Supply current max duty | 25 mA typical |
| Current limit protection | yes |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Output reference voltage | 1.230V typical, 1.206V to 1.254V range |
| Output switch current max | 3.0A |
| Output switch voltage max | 65V |
| Supply current switch off | 10.0 mA typical |
| Switch saturation voltage | 0.5V typical at 2.0A |
| Error amp transconductance | 3700 µmho typical |
| Температура пайки выводов | 260°C for 10 sec |
| Output switch current limit | 6.0A |
| Рекомендуемый выходной конденсатор | 680 µF, 20V electrolytic |
| Thermal resistance junction to case to220 | 2°C/W |
| Thermal resistance junction to ambient to263 | 37°C/W (with 1 sq in copper) |
