Преобразователь постоянного тока понижающий 3 А вход 18...40В выход 15В 4% -40...+125°С
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
25 шт.
Норм. уп.: 45
Цены поставщиков
Склад 13
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 45
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 278,82 |
| от 6 | 275,18 |
| от 11 | 270,62 |
| от 22 | 264,45 |
| от 45 | 255,96 |
Описание

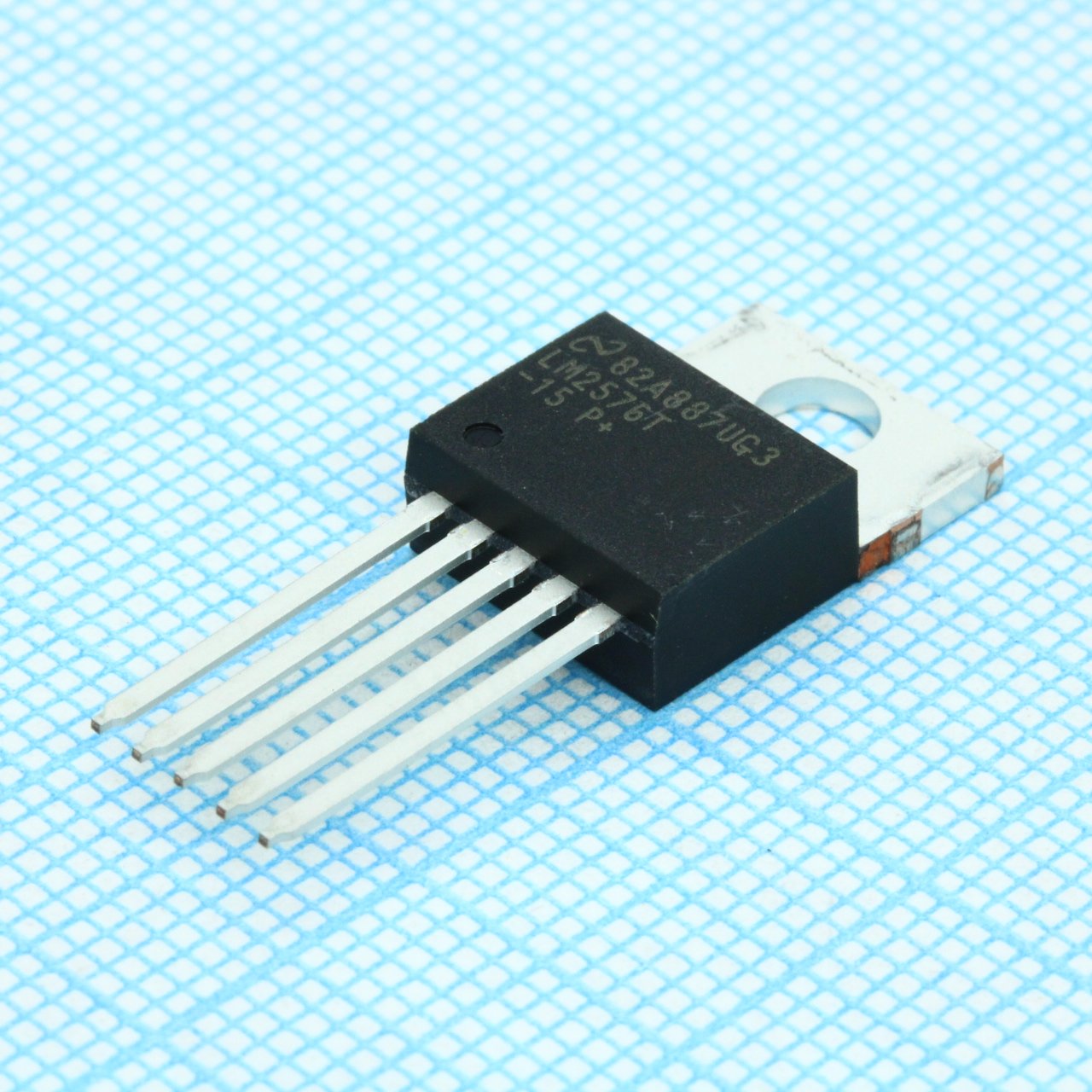

Texas Instruments LM2576T-15/NOPB — понижающий DC-DC преобразователь. Работает при входном напряжении от 18 до 40 В, выдаёт стабильные 15 В при токе до 3 А с точностью 4%. Выполнен в корпусе TO-220-5 и рассчитан на температуру от -40 до +125 °С. Подходит для промышленной автоматики и источников питания.
Технические характеристики
| Pin1 | Vin |
| Pin2 | Output |
| Pin3 | Ground |
| Pin4 | Feedback |
| Pin5 | ON/OFF |
| Корпус | TO-220 5-Lead |
| Тип монтажа | Выводной |
| КПД | 88% |
| Описание | Step-Down Switching Regulator, 3.0 A, 15 V |
| Артикул | LM2576T-15/NOPB |
| Корпус | 314B |
| Вых. напряжение | 15V |
| Ток в режиме ожидания | 80µA |
| Тепловая защита | Да |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 18V |
| Макс. вых. ток | 3.0A |
| Shutdown capability | TTL |
| Feedback voltage max | 1.243V |
| Feedback voltage min | 1.217V |
| Feedback voltage typ | 1.23V |
| Частота генератора | 52kHz |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Current limit protection | Да |
| Допуск вых. напр. | ±4% |
| Feedback bias current typ | 25nA |
| Абс. макс. вх. напр. | 45V |
| Уровень чувствительности к влаге | 1 |
| Output voltage 15V max 25C | 15.6V |
| Output voltage 15V min 25C | 14.4V |
| Output voltage 15V typ 25C | 15V |
| Esd rating human body model | 2.0kV |
| Output switch current limit | cycle-by-cycle |
| External components required | 4 |
| Макс. температура перехода | 150°C |
| Operating supply voltage max | 40V |
| Описание (англ.) | DC-DC 4V to 40V Inv/Step Down Single-Out 15V 3A 5-Pin(5+Tab) TO-220 Tube |
| Adjustable output voltage max | 37V |
| Adjustable output voltage min | 1.23V |
| Feedback bias current max 25C | 100nA |
| Lead temperature soldering 10s | 260°C |
| Oscillator frequency tolerance | ±10% |
| Output voltage 15V max full temp | 15.75V |
| Output voltage 15V min full temp | 14.25V |
| Макс. темп. перехода | +125°C |
| Мин. темп. перехода | -40°C |
| Feedback bias current max full temp | 200nA |
| Тепл. сопр. переход-корпус | 5.0°C/W |
| Oscillator frequency range 0 to 125C | 47kHz to 58kHz |
| Рабочая температура | xInd |
| Термосопротивление переход-среда | 65°C/W |
| Oscillator frequency range minus40 to 125C | 42kHz to 63kHz |
