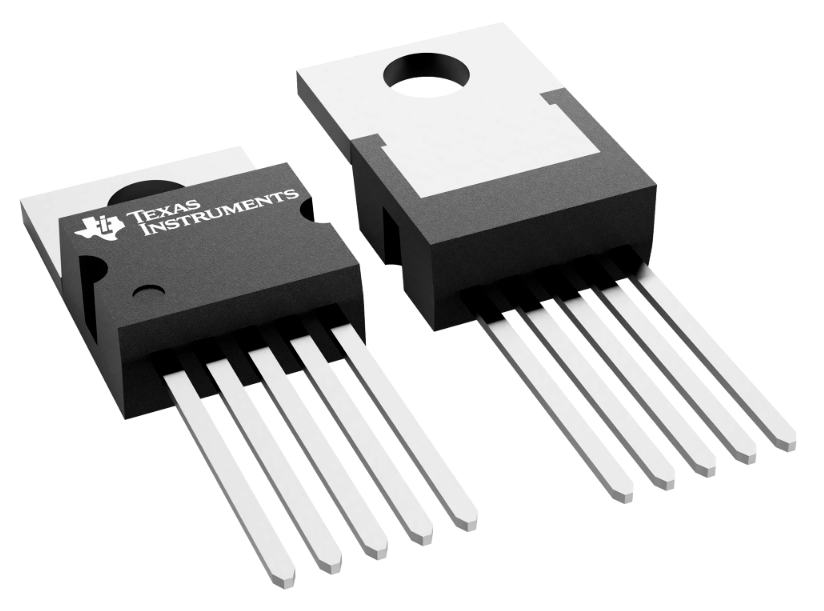

Микросхема LM2575T-5.0/NOPB
У поставщика
У поставщиков
299 шт.
Норм. уп.: 45
Цены поставщиков
Склад 13
В наличии:299 шт
Срок поставки: до недели
Норм. уп.: 45
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 214,85 |
| от 11 | 201,41 |
| от 22 | 190,45 |
| от 45 | 182,30 |
| от 90 | 176,23 |
Описание
Микросхема стабилизатора напряжения от Texas Instruments. Это понижающий преобразователь (Step-Down) на 5 В и ток до 1 А, выполненный в корпусе TO-220 для монтажа в отверстия. Устройство оснащено встроенной защитой от перегрева и короткого замыкания. Подходит для блоков питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Step-Down Voltage Regulator |
| Серия | LM2575 |
| Корпус | TO-220 |
| Особенности | Internal frequency compensation, Fixed-frequency oscillator, TTL shutdown capability, Thermal shutdown, Current limit protection |
| Тип монтажа | Выводной |
| Кол-во выводов | 5 |
| КПД | 77% |
| ESD рейтинг | 2kV |
| Описание | SIMPLE SWITCHER 1A Step-Down Voltage Regulator |
| Артикул | LM2575T-5.0/NOPB |
| Выводы корпуса | 5 |
| Ограничение тока | Да |
| Вых. ток | 1A |
| Вых. напряжение | 5V |
| Oscillator type | fixed-frequency |
| Ток в режиме ожидания | 50μA |
| Ток отключения | 50µA |
| Тепловая защита | Да |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 8V |
| Макс. вых. ток | 1A |
| Макс. выходное напряжение | 5.25V |
| Мин. вых. напряжение | 4.75V |
| Макс. напр. пит. | 45V |
| Частота перекл. | 52kHz |
| Input voltage max hv | 60V |
| Частота генератора | 52kHz |
| Output voltage fixed | 5.0V |
| Supply voltage max hv | 63V |
| Frequency compensation | internal |
| On off pin voltage min | -0.3V |
| Варианты выходного напряжения | 3.3V, 5V, 12V, 15V, Adjustable |
| External components min | 4 |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Допуск вых. напр. | ±4% |
| Supply voltage operating | 40V |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Регулируемое вых. напр. | Нет |
| Температура пайки выводов | 260°C |
| Supply voltage operating hv | 60V |
| Adjustable output voltage max | 37V |
| Adjustable output voltage min | 1.23V |
| Oscillator frequency tolerance | ±10% |
| Adjustable output voltage max hv | 57V |
| Output voltage to ground steady state | -1V |
