Преобразователь постоянного тока понижающий подстраиваемый 0.5А
У поставщика
ПроизводительTexas Instruments
КатегорияDC-DC Преобразователи
У поставщиков
997 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт213,19 ₽
Сумма1 065,95 ₽
+ доплата 490,00 ₽
В наличии997 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 20 — 201,20 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 065,95 ₽. До заказа без доплаты не хватает 16 234,05 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 065,95 ₽
Описание

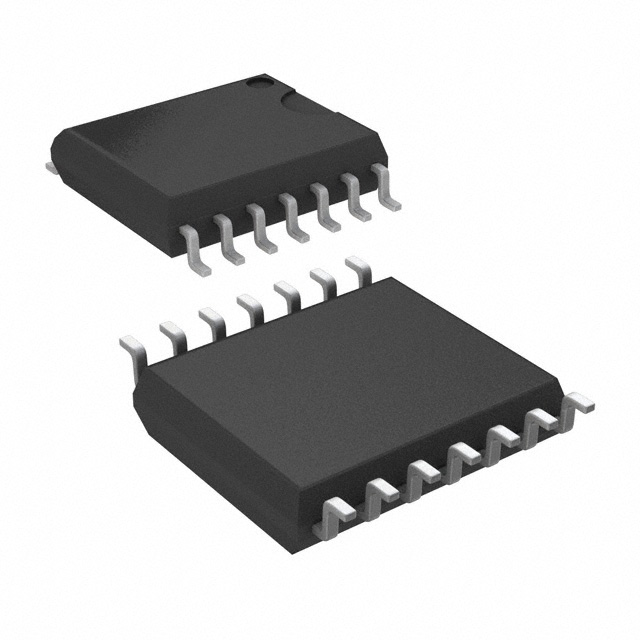

Texas Instruments LM2574MX-ADJ/NOPB — это понижающий преобразователь постоянного тока с регулируемым выходным напряжением. Микросхема рассчитана на выходной ток до 0,5 А, работает в широком диапазоне температур от -40°C до +125°C и выпускается в корпусе SO-14. Подходит для промышленной автоматики и блоков питания с компактным монтажом.
Технические характеристики
| Корпус | 8-Lead DIP, 14-Lead Wide Surface Mount (WM) |
| Тип монтажа | SMD |
| Efficiency 5v | 77% |
| КПД при 12В | 88% |
| Efficiency 15v | 88% |
| Efficiency 3v3 | 72% |
| Esd rating min | 2kV |
| Макс. рабочий цикл | 98% |
| Вых. ток | 0.5A |
| Output versions | 3.3V, 5V, 12V, 15V, Adjustable |
| Напряжение обратной связи | 1.230V |
| Макс. ток ограничения | 1.6A |
| Мин. ток ограничения | 0.7A |
| Макс. вх. напр. | 40V |
| Ток покоя | 5mA |
| Пиковый ток ограничения | 1.0A |
| Макс. коэффициент заполнения, мин | 93% |
| Макс. выходное напряжение | 37V |
| Мин. вых. напряжение | 1.23V |
| Напряжение насыщения | 0.9V |
| Защита | Thermal shutdown, Current limit, Cycle-by-cycle current limiting |
| Макс. напряжение обратной связи | 1.243V |
| Мин. напряжение обратной связи | 1.217V |
| Макс. входное напряжение, ВВ | 60V |
| Частота генератора | 52kHz |
| Ток смещения обратной связи | 50nA |
| Output voltage max hv | 57V |
| Макс. ток покоя | 10mA |
| Макс. напряж. насыщения | 1.2V |
| Supply voltage max abs | 45V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Макс. частота генератора | 58kHz |
| Частота генератора мин. | 47kHz |
| Допуск вых. напр. | ±4% |
| Тип. ток выключения | 50µA |
| Рабочее напряжение питания | 40V |
| Ток смещения ОС макс. | 100nA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Ток покоя в режиме ожидания | 50µA |
| Supply voltage max abs hv | 63V |
| Температура пайки выводов | 260°C |
| Макс. ток утечки | 2mA |
| Current limit max over temp | 1.8A |
| Current limit min over temp | 0.65A |
| Supply voltage operating hv | 60V |
| Требуемые внешние компоненты | 4 |
| Мин. входное напряжение вывода вкл./выкл. | -0.3V |
| Описание (англ.) | REG BUCK ADJ 0.5A 14-SOIC |
| Standby quiescent current max | 200µA |
| Допуск частоты генератора | ±10% |
| Output leakage current at neg1v | 7.5mA |
| Saturation voltage max over temp | 1.4V |
| Oscillator frequency max over temp | 63kHz |
| Oscillator frequency min over temp | 42kHz |
| Feedback bias current max over temp | 500nA |
| Output leakage current at neg1v max | 30mA |
| Рабочая температура | -40°C ~ 125°C |
| Output voltage to ground steady state min | -1V |
| Тепловое сопротивление переход-среда DIP | 92°C/W |
| Тип | LM2574MX-ADJ/NOPB |
