Преобразователь постоянного тока понижающий 3.3В 0.5А
У поставщика
ПроизводительTexas Instruments
КатегорияDC-DC Преобразователи
У поставщиков
246 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт178,33 ₽
Сумма891,65 ₽
+ доплата 490,00 ₽
В наличии246 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 14 — 166,81 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 891,65 ₽. До заказа без доплаты не хватает 16 408,35 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 891,65 ₽
Описание

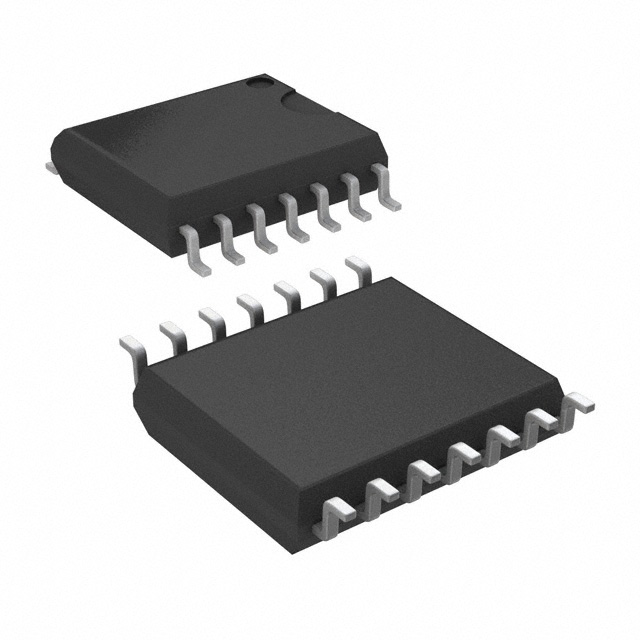

Texas Instruments LM2574MX-3.3/NOPB — понижающий преобразователь постоянного тока. Микросхема выдаёт стабильные 3.3 В при токе до 0.5 А, работает в корпусе SO14W. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Корпус | 8-Lead DIP, 14-Lead Wide Surface Mount (WM) |
| Тип монтажа | SMD |
| КПД | 72% |
| Ограничение тока | 1.0A |
| Макс. рабочий цикл | 98% |
| Вых. ток | 0.5A |
| Вых. напряжение | 3.3V |
| Макс. ток ограничения | 1.6A |
| Мин. ток ограничения | 0.7A |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 4.75V |
| Ток покоя | 5mA |
| Макс. коэффициент заполнения, мин | 93% |
| Minimum esd rating | 2kV |
| Макс. выходное напряжение | 3.432V |
| Мин. вых. напряжение | 3.168V |
| Напряжение насыщения | 0.9V |
| Внешние компоненты | 4 |
| Макс. входное напряжение, ВВ | 60V |
| Частота генератора | 52kHz |
| Макс. ток покоя | 10mA |
| Макс. напряжение питания | 45V |
| Ток утечки вых. | 2mA |
| Макс. напряж. насыщения | 1.2V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| On off pin input voltage | -0.3V to +VIN |
| Макс. частота генератора | 58kHz |
| Частота генератора мин. | 47kHz |
| Output voltage to ground | -1V |
| Допуск вых. напр. | ±4% |
| Maximum supply voltage hv | 63V |
| Ток покоя в режиме ожидания | 50µA |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 260°C |
| Диап. раб. темп. | -40°C to +125°C |
| Макс. температура перехода | 150°C |
| Описание (англ.) | REG BUCK 3.3V 0.5A 14SOIC |
| Standby quiescent current max | 200µA |
| Допуск частоты генератора | ±10% |
| Рабочая температура | -40°C ~ 125°C |
| Термосопротивление переход-среда | 92°C/W |
