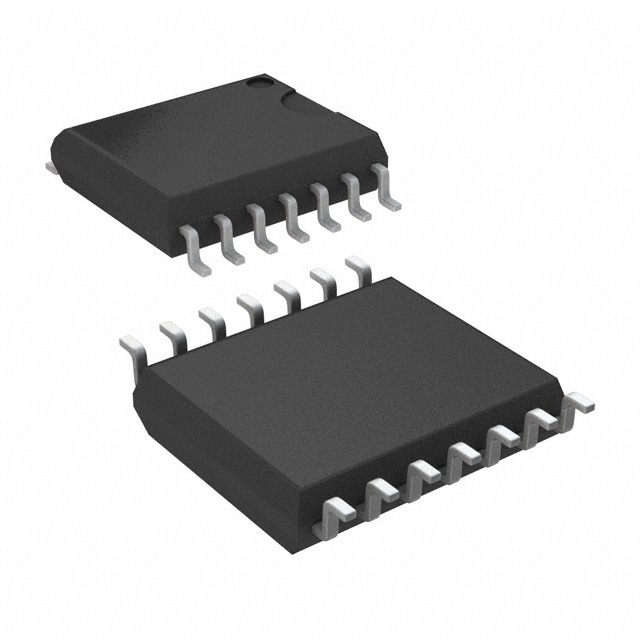

Импульсный стабилизатор напряжения регулируемый LM2574MX-12/NOPB / SO-14W
У поставщика
ПроизводительTexas Instruments
КатегорияDC-DC Преобразователи
У поставщиков
313 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт118,85 ₽
Сумма1 188,50 ₽
+ доплата 490,00 ₽
В наличии313 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 18 — 110,71 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 188,50 ₽. До заказа без доплаты не хватает 16 111,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 188,50 ₽
Описание
Импульсный стабилизатор напряжения LM2574MX-12/NOPB от Texas Instruments выполнен в корпусе SO-14W. Эта микросхема представляет собой понижающий (step-down) DC/DC-преобразователь с фиксированным выходным напряжением 12 В. Устройство отличается высокой эффективностью и требует минимального количества внешних компонентов для построения надёжного источника питания.
Технические характеристики
| Корпус | SO-14W (14-Lead Wide Surface Mount) |
| Особенности | 3.3V, 5V, 12V, 15V, and adjustable output versions, Adjustable version output voltage range 1.23V to 37V (57V for HV version), Requires only 4 external components, TTL shutdown capability, low power standby mode, High efficiency, Uses readily available standard inductors, Thermal shutdown and current limit protection |
| Тип монтажа | SMD |
| КПД | 88% (typical, V_IN=15V, I_LOAD=0.5A) |
| ESD рейтинг | 2kV (C=100pF, R=1.5kΩ) |
| Описание | SIMPLE SWITCHER 0.5A Step-Down Voltage Regulator |
| Артикул | LM2574MX-12/NOPB |
| Применение | Simple high-efficiency step-down (buck) regulator, Efficient pre-regulator for linear regulators, On-card switching regulators, Positive to negative converter (Buck-Boost) |
| Ограничение тока | 1.0A typical, 0.7A min, 1.6A max (peak) |
| Макс. рабочий цикл | 98% typical, 93% min |
| Вых. ток | 0.5A |
| Вых. напряжение | 12V |
| Рассеиваемая мощность | Internally limited |
| Ток покоя | 5mA typical, 10mA max |
| Макс. напряжение питания | 45V (LM2574), 63V (LM2574HV) |
| Напряжение насыщения | 0.9V typical, 1.2V max (I_OUT=0.5A) |
| Диап. вх. напр. | 15V to 40V (LM2574), 15V to 60V (LM2574HV) |
| Частота генератора | 52kHz fixed |
| Ток смещения обратной связи | 50nA typical, 100nA max (adjustable version only) |
| Ток утечки вых. | 2mA max (Output=0V), 30mA max (Output=-1V) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| On off pin input voltage | -0.3V to +V_IN |
| Допуск вых. напр. | ±4% max over line and load conditions |
| Ток покоя в режиме ожидания | 50µA typical, 200µA max (ON/OFF pin=5V) |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 260°C (10 seconds) |
| Диап. раб. темп. | -40°C to +125°C (junction) |
| Описание (англ.) | REG BUCK 12V 0.5A 14SOIC |
| Допуск частоты генератора | ±10% |
| Выходное напряжение относительно земли в уст. режиме | -1V |
| Рабочая температура | -40°C ~ 125°C |
| Термосопротивление переход-среда | 92°C/W (N package) |
| Тип | LM2574MX-12/NOPB |
