Преобразователь постоянного тока понижающий подстраиваемый 1А 14
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
8 шт.
Норм. уп.: 94
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 94
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,45 |
| от 8 | 96,58 |
| от 15 | 93,99 |
| от 30 | 90,06 |
| от 60 | 84,46 |
Описание

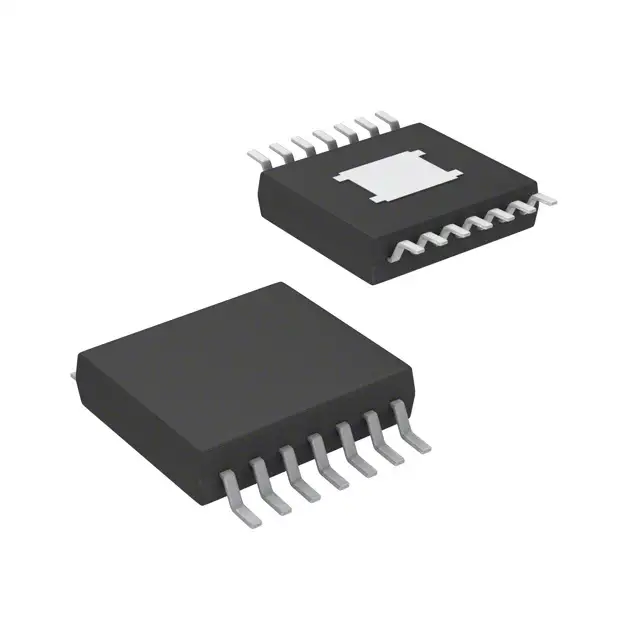

Texas Instruments LM25010MH/NOPB — это понижающий DC-DC преобразователь в корпусе TSSOP-14. Микросхема работает с входным напряжением от 6 до 42 В и выдаёт регулируемое выходное от 2,5 до 37 В при токе до 1 А. Подходит для промышленной автоматики и систем питания с широким диапазоном напряжений.
Технические характеристики
| Grade | 1 |
| ESD CDM | Level C5 |
| ЭСР HBM | Level 2 |
| Корпус | HTSSOP-14 |
| Aec q100 | Да |
| Особенности | Integrated N-Channel Buck Switch, Integrated High Voltage Bias Regulator, No Loop Compensation Required, Ultra-Fast Transient Response, Nearly Constant Operating Frequency, Adjustable Output Voltage, Programmable Soft Start, Thermal Shutdown, VCC Undervoltage Lockout, Gate Drive Undervoltage Lockout, Maximum Duty Cycle Limiter |
| Тип монтажа | SMD |
| Размер корпуса | 4.40mm x 5.00mm |
| Кол-во выводов | 14 |
| Описание | 42-V, 1-A Step-Down Switching Regulator |
| Артикул | LM25010MH/NOPB |
| Применение | Non-Isolated Telecommunications Regulators, Secondary Side Post Regulators, Automotive Electronics |
| Код упаковки | PWP |
| Макс. вх. напр. | 42V |
| Мин. входное напряжение | 6V |
| Softstart voltage | 2.5V |
| Vcc capacitor min | 0.47µF |
| Макс. вых. ток | 1A |
| Valley current limit | 1.25A |
| Макс. частота переключения | 1MHz |
| Тип упаковки | Tube (туба) |
| Softstart current source | 11.5µA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Feedback reference voltage | 2.5V |
| Feedback reference accuracy | ±2% |
| Operating temperature max q0 | 150°C |
| Описание (англ.) | DC-DC 6V to 42V Step Down Single-Out 2.5V to 37V 1A 14-Pin HTSSOP EP Tube |
| Bias regulator voltage nominal | 7V |
| Bias regulator voltage threshold | 8.9V |
| Рабочая температура | -40°C ~ 125°C |
| Тип | LM25010 |
