Преобразователь АC/DC в кожухе 26.4 Вт выход 24 В/1.1 А
У поставщика
ПроизводительMORNSUN
КатегорияПреобразователи
У поставщиков
10 шт.
Цены поставщиков
Склад 13
В наличии:10 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 838,98 |
| от 3 | 796,33 |
| от 6 | 761,59 |
| от 12 | 735,78 |
| от 24 | 716,59 |
Описание

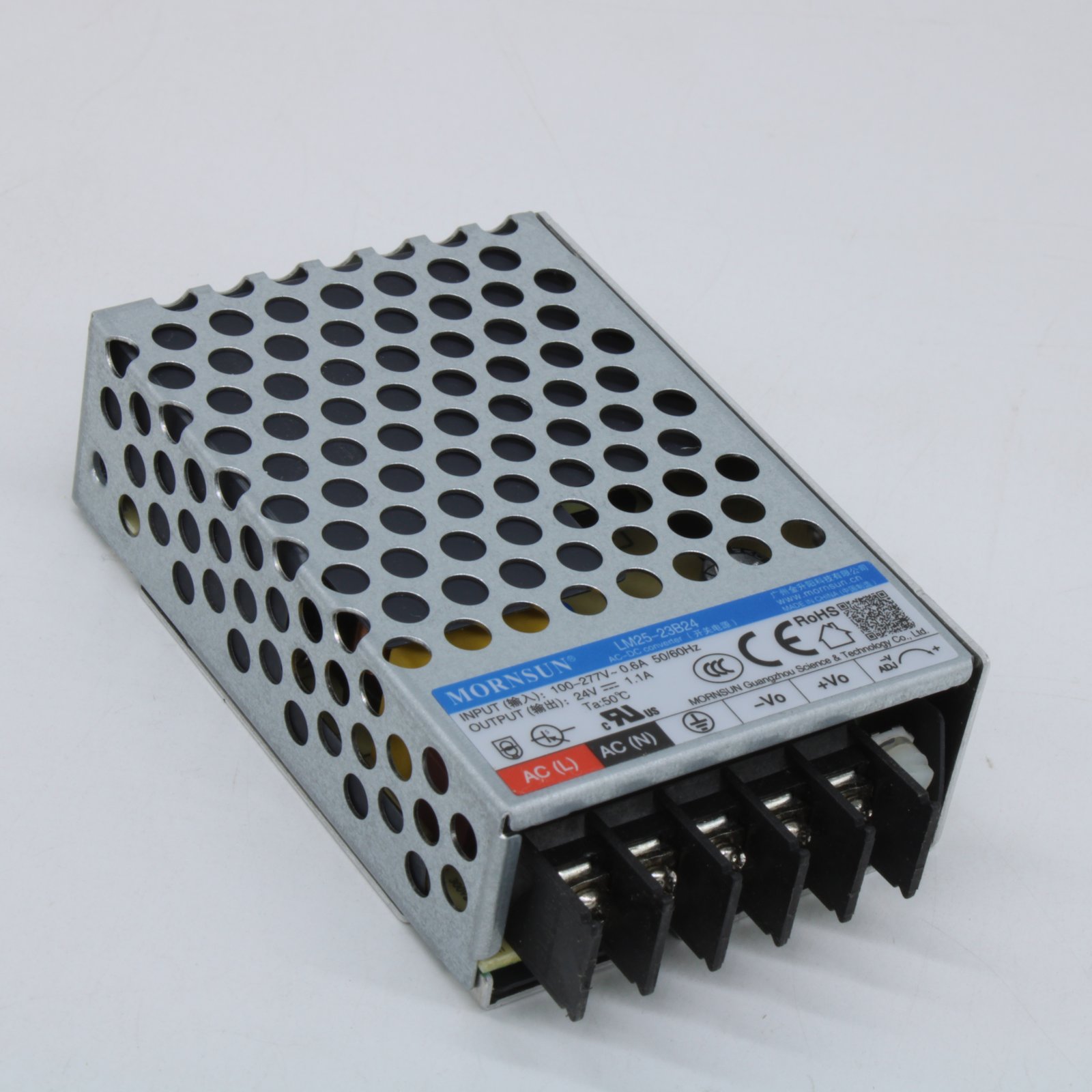

Преобразователь AC/DC MORNSUN LM25-23B24 в прочном кожухе выдает стабильные 24 В при токе 1.1 А и мощности 26.4 Вт. Модель отличается высокой надежностью и защитой от короткого замыкания. Подходит для промышленной автоматики, контрольно-измерительных приборов и систем управления.
Технические характеристики
| MTBF | >450,000 hours at 25°C (MIL-HDBK-217F) |
| Модель | LM25-23B24 |
| Вес | 115g typ |
| Охлаждение | Free air convection |
| Корпус | Enclosed |
| Горячая замена | Unavailable |
| Тип монтажа | Chassis mount (screw terminals) |
| Размеры | 80.00 x 55.00 x 25.00 mm |
| КПД | 87% typ at 230VAC |
| Минимальная нагрузка | 0% |
| Вых. мощность | 26.4W |
| Пульсации и шум | 100mV peak-to-peak (20MHz bandwidth) |
| Класс безопасности | CLASS I |
| Материал корпуса | Metal (AL5052, SGCC) |
| ЭМС излучение | CISPR32/EN55032 CLASS B |
| Тип клеммы | Screw terminal (with optional protective cover) |
| Вых. ток | 1.1A |
| Помехоустойчивость CS | IEC/EN61000-4-6 10Vr.m.s (Criteria A) |
| Помехоустойчивость RS | IEC/EN61000-4-3 10V/m (Criteria A) |
| Вх. частота | 47-63Hz |
| Ток утечки | <0.5mA at 277VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% typ, ±1% max |
| Помехоустойчивость EFT | IEC/EN61000-4-4 ±2KV (Criteria A) |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±6KV / Air ±8KV (Criteria A) |
| Станд. безоп. | UL62368-1, EN62368-1, GB4943.1, IEC62368-1, BSEN62368-1 |
| Влажн. хранения | ≤95% RH non-condensing |
| Сниж. по высоте | 3.5°C/1000m above 2000m |
| Emc immunity dips | IEC/EN61000-4-11 0%, 70% (Criteria B) |
| Устойчивость к импульсам | IEC/EN61000-4-5 line-line ±1KV / line-ground ±2KV (Criteria A) |
| Раб. влажность | 20-90% RH non-condensing |
| Over voltage class | III (designed to meet EN61558) |
| Время удерж. 230VAC | 60ms typ |
| Макс. емк. нагрузка | 1000µF |
| Start up delay time | 300ms typ |
| Темп. хранения | -40°C to +85°C |
| Частота перекл. | 65kHz typ |
| Входной ток 115 В AC | 0.6A (max) |
| Входной ток 230 В AC | 0.34A (max) |
| Пусковой ток 115VAC | 20A (typ) |
| Пусковой ток 230VAC | 40A (typ) |
| Раб. температура | -30°C to +70°C |
| Диапазон входного AC | 85-305VAC |
| Диапазон входного напряжения DC | 100-430VDC |
| Высота эксплуатации макс. | 5000m |
| Номин. вых. напр. | 24V |
| Точность выходного напряжения | ±1% |
| Защита от перегрузки по току | 110-300% Io, self-recovery |
| Защита от перенапр. | ≤32.4VDC hiccup, self-recovery |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Штучный товар |
| Power derating input low | 1.33%/VAC from 85-100VAC |
| Защита от КЗ | hiccup, self-recovery <5s |
| Потр. без нагр. | <0.3W (stand-by) |
| Power derating input high | 0.72%/VAC from 277-305VAC |
| Температура снижения мощности | 2.0%/°C from +50°C to +70°C (others) |
| Напряжение изоляции вх/вых | 4000VAC for 1 min |
| Диапазон регулировки выходного напряжения | 22-27.6V |
| Сопротивление изоляции вход-выход | ≥100MΩ at 500VDC |
| Мощность, Вт | 25 |
| Напряжение, В | 24 |
