Преобразователь постоянного тока понижающий синхронный подстраиваемый 2А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
25 шт.
Норм. уп.: 73
Цены поставщиков
Склад 13
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 73
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 148,87 |
| от 6 | 146,31 |
| от 11 | 142,90 |
| от 21 | 137,76 |
| от 41 | 129,93 |
Описание

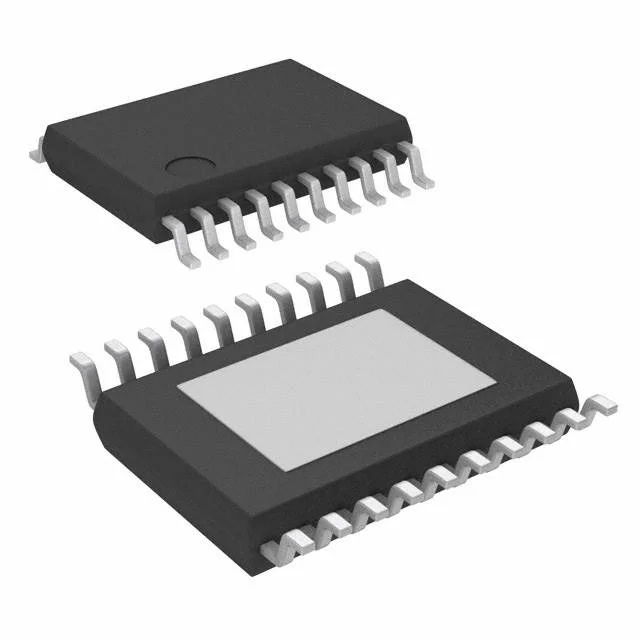

Texas Instruments LM20242MH/NOPB — это синхронный понижающий преобразователь постоянного тока с регулируемым выходом на 2 А. Выполнен в корпусе HTSSOP20, работает в расширенном диапазоне температур от -40°C до +125°C. Подходит для применения в промышленной автоматике и системах питания с высокой нагрузкой.
Технические характеристики
| Enable | Precision Enable pin with hysteresis |
| ЭСР HBM | 2kV |
| Корпус | 20-pin HTSSOP with exposed pad |
| Функция | Synchronous step-down buck regulator |
| Тип монтажа | SMD |
| Топология | Buck |
| Power good | Open drain, 95% typ rising threshold, 3% hysteresis |
| Soft start | Programmable with external capacitor |
| Описание | 36V, 2A PowerWise Adjustable Frequency Synchronous Buck Regulator |
| Артикул | LM20242MH/NOPB |
| Uvlo rising | 3.9V typ, 3.65V min, 4.2V max |
| Производитель | Texas Instruments |
| Пиковый ток | 3.7A |
| Метод управления | Current mode control, externally compensated |
| Вых. ток | 2A |
| Uvlo hysteresis | 200mV to 400mV |
| Absolute max vin | 38V |
| Напряжение обратной связи | 0.8V (0.788V to 0.812V) |
| Тепловая защита | Да |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 4.5V |
| Ток покоя | 2mA typ, 3mA max |
| Мин. вых. напряжение | 0.8V |
| Soft start current | 5µA typ |
| Темп. хранения | -65°C to 150°C |
| Частота перекл. | Resistor programmable, 1MHz capable |
| Synchronous rectifier | Diode emulation |
| Vcc regulated voltage | 5.5V |
| Защита от перенапряжения | 110% typ rising threshold, 3% hysteresis |
| Pgood pull up resistor | 10kΩ to 100kΩ |
| Prebias load compatible | Да |
| Тип упаковки | Tube (туба) |
| Vcc decoupling capacitor | 0.1µF to 1µF |
| Low side mosfet resistance | 110mΩ |
| Shutdown quiescent current | 150µA typ, 180µA max |
| High side mosfet resistance | 130mΩ |
| Описание (англ.) | REG BUCK SYNC ADJ 2A 20TSSOP |
| Рабочая температура перехода | -40°C to 125°C |
| Рабочая температура | -40°C ~ 125°C |
