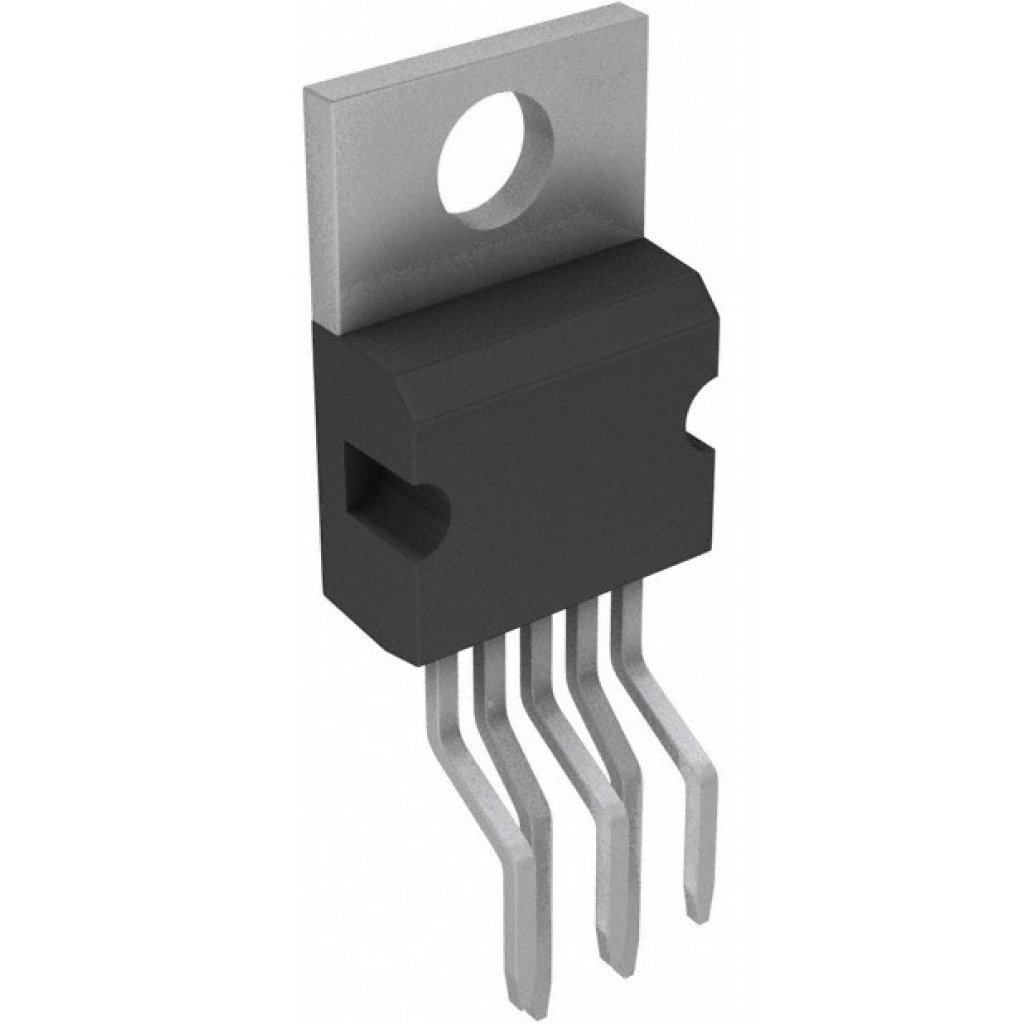

Усилитель низкой частоты LM1875T/NOPB / TO-220-5
У поставщика
ПроизводительTexas Instruments
КатегорияУсилители низкой частоты
У поставщиков
1 910 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:1 380 шт
Срок поставки: до недели
Норм. уп.: 45
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 212,78 |
| от 7 | 209,85 |
| от 14 | 206,13 |
| от 28 | 201,03 |
| от 45 | 194,11 |
Склад 15
В наличии:530 шт
Срок поставки: до 10 дн.
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 | 168,90 |
Описание
LM1875T/NOPB — это интегральный усилитель низкой частоты (аудиоусилитель) производства Texas Instruments (TI), выполненный в корпусе TO-220-5. Компонент обеспечивает высокую выходную мощность при низком уровне искажений, что делает его подходящим для построения высококачественных аудиосистем. Усилитель оснащён встроенной защитой от короткого замыкания и перегрева, а также отличается простотой применения в схемах Hi-Fi-усилителей.
Технические характеристики
| КНИ | 0.015% |
| PSRR | 94dB |
| Корпус | TO-220 |
| Тип монтажа | Выводной |
| Psrr min | 52dB |
| Psrr vcc | 95dB |
| Psrr vee | 83dB |
| Скорость нарастания | 8V/µs |
| Thd 20khz | 0.05% |
| Описание | 20W Audio Power Amplifier |
| Артикул | LM1875T |
| Применение | High performance audio systems, Bridge amplifiers, Stereophonic phonographs, Servo amplifiers, Instrument systems |
| Производитель | National Semiconductor |
| Вых. мощность | 20W |
| Voltage gain | 90dB |
| Ограничение тока | 4A |
| Thd 20khz max | 0.4% |
| Thd 4ohm 1khz | 0.022% |
| Offset voltage | ±1mV |
| Open loop gain | 90dB |
| Ток питания | 70mA |
| Thd 4ohm 20khz | 0.07% |
| Thd conditions | 1kHz, 20W |
| Сопротивление нагрузки | 4Ω or 8Ω |
| Варианты корпуса | Stagger bend: LM1875T T05D; Straight leads: LM1875T T05A; 90 stagger bend: LM1875T T05E; 90 stagger bend lb02: LM1875T TA05B |
| Power bandwidth | 70kHz |
| Макс. вых. мощность | 30W |
| Подавление пульсаций | 94dB |
| Тепловая защита | 170°C |
| Описание | Audio Amplifiers 20-W AUDIO POWER AMP |
| Мин. ток ограничения | 3A |
| Входной ток смещения | ±0.2µA |
| Offset voltage max | ±15mV |
| Макс. вых. ток | 4A |
| Макс. ток питания | 100mA |
| Макс. напр. пит. | 60V |
| Thd 4ohm 20khz max | 0.6% |
| Minimum gain stable | 10 |
| Вх. ток смещ. | 0µA |
| Диапазон питания | 16V-60V |
| Тепловое сопротивление JA | 73°C/W |
| Тепловое сопротивление JC | 3°C/W |
| Произведение усиления на полосу | 5.5MHz |
| Макс. входной ток смещения | ±2µA |
| Output power conditions | 20W into 4Ω or 8Ω on ±25V supplies; >30W into 8Ω on ±30V supplies |
| Макс. входной ток смещения | ±0.5µA |
| Макс. темп. перехода | 150°C |
| Thermal shutdown restart | 145°C |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 260°C |
| Thermal shutdown secondary | 150°C |
| Диап. раб. темп. | 0°C to 70°C |
| Equivalent input noise voltage | 3µVrms |
