AC-DC, 15Вт, вход 85...264В AC 47...63 Гц, выход 24В/0.62А, в корпусе на шасси
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания в корпусе
У поставщиков
64 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт550,95 ₽
дешевле всех
Сумма550,95 ₽
В наличии44 шт
юрлицам и ИП
от 8 — 530,93 ₽ (−4%)
Склад 13срок до недели
Цена за шт566,70 ₽
Сумма566,70 ₽
+ доплата 490,00 ₽
В наличии20 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 553,56 ₽ (−2%)
1 шт · Склад 39 · 550,95 ₽
Описание

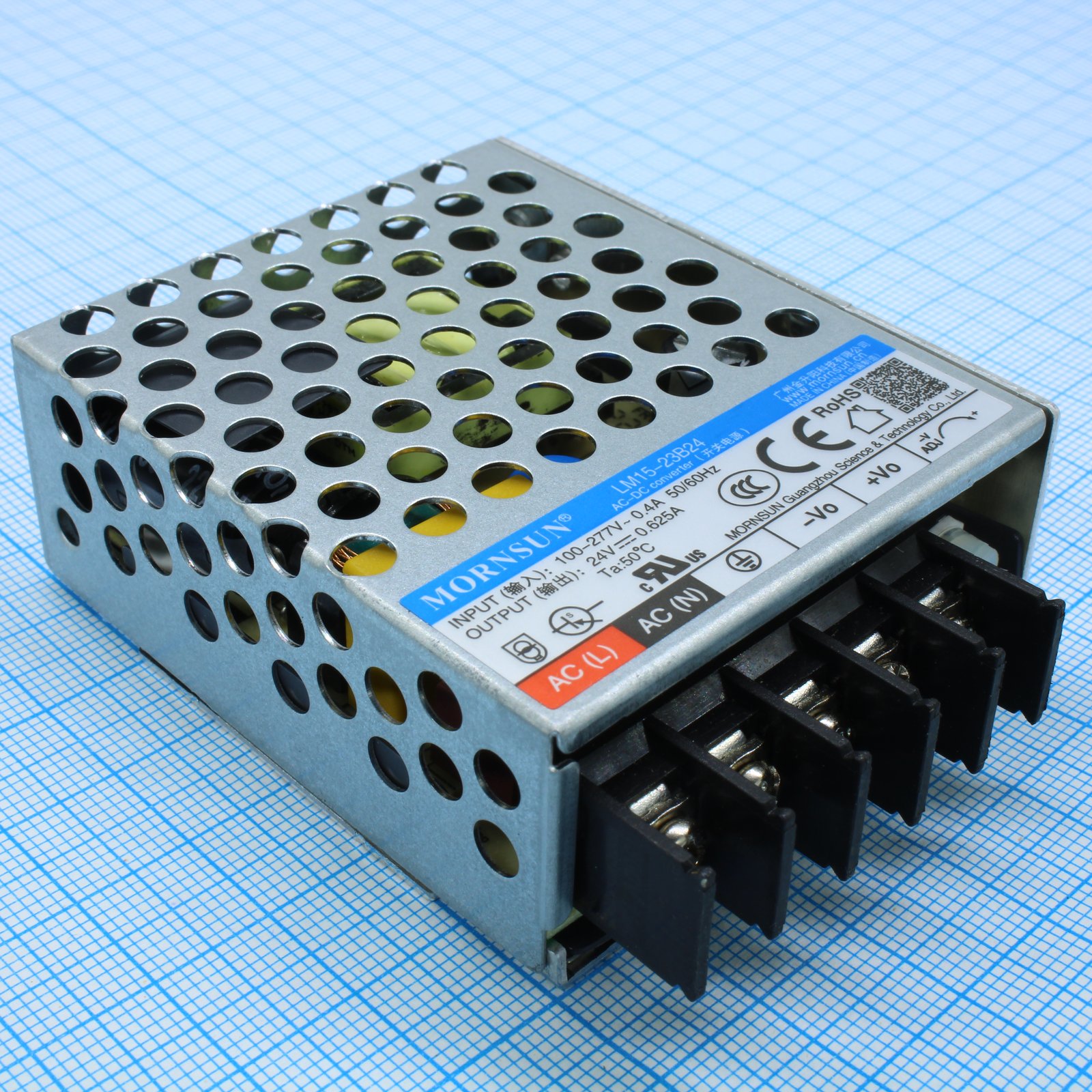

MORNSUN LM15-23B24 — это компактный AC-DC источник питания мощностью 15 Вт. Модель работает от сети 85–264 В переменного тока и выдаёт стабилизированные 24 В при токе до 0,62 А. Корпус предназначен для монтажа на шасси. Такой блок питания подходит для промышленной автоматики и контрольного оборудования.
Технические характеристики
| Серия | LM15-23Bxx, LM15-23Bxx-C, LM15-23Bxx-Q |
| Мощность, Вт | 15W |
| Пульсации и шум | 150mV |
| КПД, % | 83% |
| Монтаж | Выводной |
| Материал корпуса | Metal (AL5052, SGCC) |
| Рабочая температура | -30°C ~ 70°C (With Derating) |
| Тип | закрытый |
| MTBF | >700,000h (MIL-HDBK-217F@25℃) |
| Вес | 90.0g |
| Особенности | Adjustable Output |
| Горячая замена | Unavailable |
| Размеры | 65.00 x 55.00 x 25.00mm |
| Описание | AC/DC 15W Enclosed Switching Power Supply |
| Помехоуст. CS | IEC/EN61000-4-6 10Vr.m.s perf. Criteria A |
| Помехоуст. RS | IEC/EN61000-4-3 10 В/м, критерий качества A |
| Артикул | LM15-23B24 |
| Применение | ITE (Commercial) |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Помехоуст. EFT | IEC/EN61000-4-4 ±2KV perf. Criteria A |
| Устойчивость ESD | IEC/EN61000-4-2 Contact ±6KV / Air ±8KV perf. Criteria B |
| Минимальная нагрузка | 0% |
| Вых. мощность | 15W |
| Класс безопасности | CLASS I |
| Тип монтажа | монтаж на шасси |
| Метод охлаждения | свободная воздушная конвекция |
| Помехоустойчивость импульсная | IEC/EN61000-4-5 line to line ±1KV / line to ground ±2KV perf. Criteria A |
| Орган сертификации | CB, CCC, CE, UL |
| Номер стандарта | 62368-1 |
| Напряжение входа | 85 ~ 305 VAC, 100 ~ 430 VDC |
| Вх. частота | 47-63Hz |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Стандарт безопасности | IEC/UL62368-1, GB4943.1, IS13252(Part 1), EN62368-1, BS EN62368-1 |
| Размеры | 2.56" L x 2.17" W x 0.98" H (65.0mm x 55.0mm x 25.0mm) |
| Входное AC напряжение | 85-305VAC |
| Входное напряжение DC | 100-430VDC |
| Влажн. хранения | ≤95%RH |
| Описание | AC/DC CONVERTER 24V 15W |
| Число выходов | 1 |
| Сниж. по высоте | 5℃/1000m for altitude >2000m |
| Current - Output 1 | 625 mA |
| Напряжение выхода 1 | 24V |
| Рабочая высота | up to 5000m |
| Раб. влажность | 20-90%RH |
| Напряжение изоляции | 4 kV |
| Время удерж. 115VAC | 7ms |
| Время удерж. 230VAC | 48ms |
| Макс. емк. нагрузка | 600µF |
| Темп. хранения | -40℃ to +85℃ |
| Частота перекл. | 65kHz |
| КПД при 230 В AC | 83% |
| Устойчивость к провалам напряжения | IEC/EN61000-4-11 0%, 70% perf. Criteria B |
| Входной ток 115 В AC | 0.35A |
| Входной ток 230 В AC | 0.25A |
| Пусковой ток 115VAC | 30A |
| Пусковой ток 230VAC | 50A |
| Изоляция выход-корпус | 1250VAC |
| Раб. температура | -30℃ to +70℃ |
| Изоляция вх-вых | 4000VAC |
| Isolation output input | 2000VAC |
| Ток утечки 277В AC | <0.5mA |
| Номинальный выходной ток | 0.625A |
| Номинальное выходное напряжение | 24V |
| Точность выходного напряжения | ±1% |
| Защита от перегрузки по току | ≥110% Io, self-recovery |
| Защита от перенапр. | ≤33.6VDC (Output voltage hiccup or clamp) |
| Темп. коэф. | ±0.03%/℃ |
| Тип упаковки | Штучный товар |
| Защита от КЗ | Hiccup, continuous, self-recovery, recovery time <5s |
| Температура снижения мощности | 6.0%/℃ (-30℃ to -25℃, 85VAC-100VAC); 2.0%/℃ (+50℃ to +70℃) |
| Снижение мощности по входу | 1.33%/VAC (85VAC-100VAC); 0.72%/VAC (277VAC-305VAC) |
| Потр. в деж. макс. | 0.5W |
| Диапазон регулировки выходного напряжения | 21.6-28.8V |
| Потребляемая мощность в режиме ожидания, 230 В AC | 0.3W |
| Сопротивление изоляции выход-корпус | 100MΩ |
| Сопротивление изоляции вход-выход | 100MΩ |
| Исп. напр. изоляции | 500VDC |
| Isolation output case test conditions | Electric Strength Test for 1min., leakage current <10mA |
| Isolation input output test conditions | Electric Strength Test for 1min., leakage current <10mA |
| Isolation output input test conditions | Electric Strength Test for 1min., leakage current <10mA |
| Напряжение, В | 24 |
| Ток, А | 0,625 |
