Линейный регулятор напряжения, +1.25...13.8В, 0.8А [DPAK.] (=LM1117IDTX-ADJ, LM1117DTX-ADJ)
У поставщика
ПроизводительHTC Taejin
КатегорияМикросхемы
У поставщиков
2 000 шт.
Норм. уп.: 60
Цены поставщиков
Склад 12
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 2500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,60 |
| от 60 | 13,04 |
| от 600 | 11,09 |
Описание

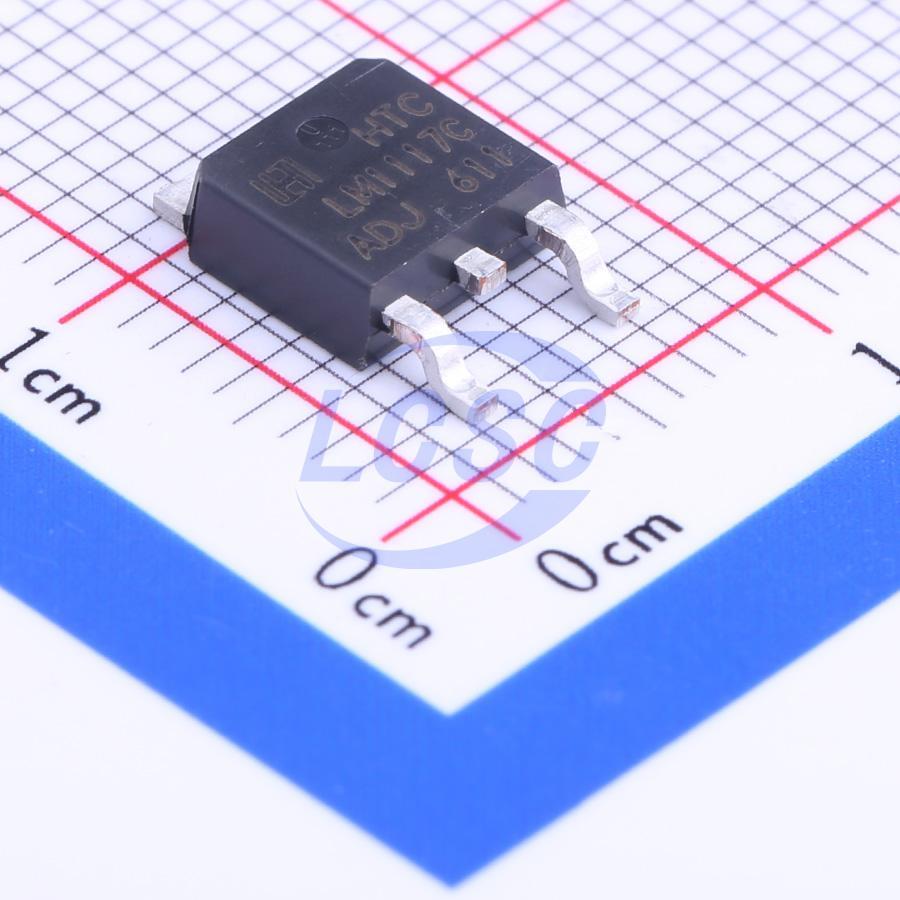

Линейный регулятор напряжения LM1117RS-ADJ от HTC Taejin. Обеспечивает выходное напряжение от 1,25 до 13,8 В при токе до 0,8 А, выполнена в корпусе TO-252 (DPAK) с низким падением напряжения. Подходит для источников питания в бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | TO-252 (DPAK) 3L |
| Тип монтажа | SMD |
| Выходной шум | 0.003% of Vout (10Hz-10kHz) |
| Корпус | TO-252-3 |
| Ограничение тока | 1250mA typ, 1000-1600mA |
| Вых. напряжение | Adjustable (1.25V reference, up to 13.8V typical) |
| Падение напряжения | 1.2V at 1A |
| Рег. линии | 0.1% typ, 0.2% max |
| Рег. нагрузки | 0.2% typ, 0.4% max |
| Макс. вх. напр. | 20V |
| Ток покоя | 5mA typ, 10mA max |
| Опорное напряжение | 1.25V |
| Макс. вых. ток | 1A |
| Темп. хранения | -65 to 150°C |
| Тип выхода | регулируемый |
| Мин. ток нагр. | 5mA typ, 10mA max |
| Adjustment pin current | 50µA typ, 120µA max |
| Operating input voltage | 12V |
| Supply voltage rejection | 60dB typ, 75dB max |
| Output capacitor required | 10µF or larger |
| Температура пайки выводов | 260°C for 5 seconds |
| Уровень чувствительности к влаге | 3 |
| Описание (англ.) | Positive Adjustable 1.238V~1.281V TO-252-2(DPAK) Voltage Regulators - Linear, Low Drop Out (LDO) Regulators RoHS |
| Рабочая температура перехода | -40 to 125°C |
| Число регуляторов в корпусе | 1 |
