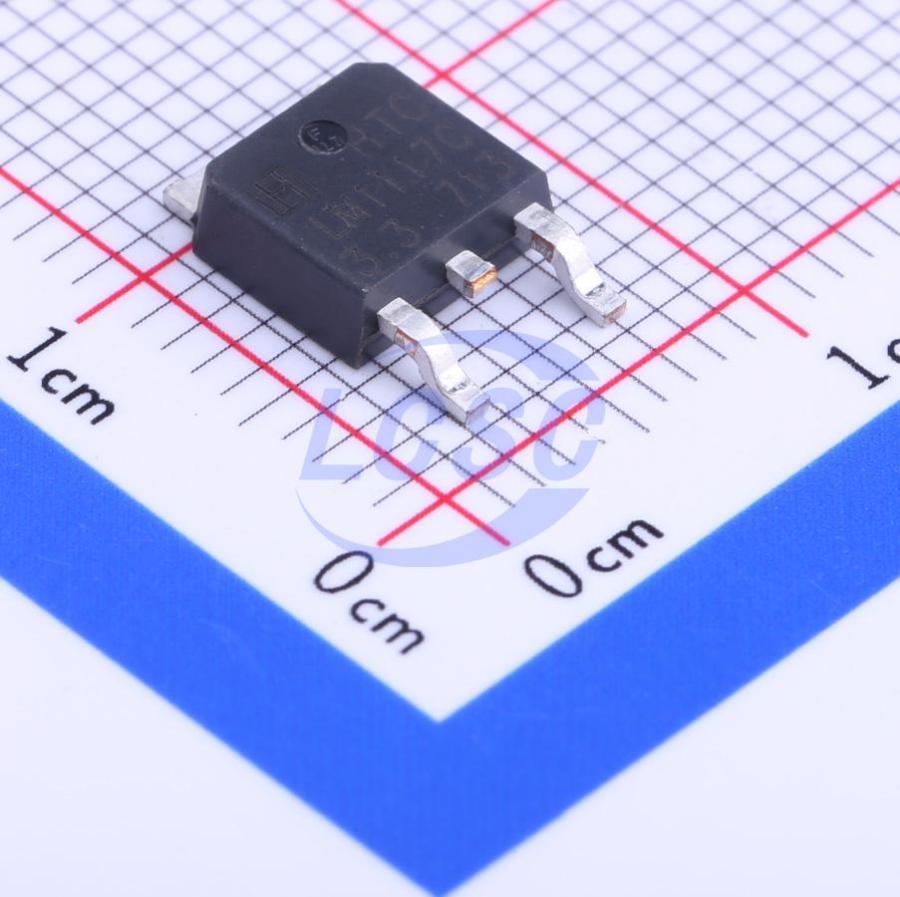

Линейный регулятор напряжения, +3.3В, 0.8А [DPAK.] (=LM1117IDTX-3.3, LM1117DTX-3.3)
У поставщика
ПроизводительHTC Taejin
КатегорияЛинейные регуляторы
У поставщиков
834 шт.
Норм. уп.: 35
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт26,05 ₽
Сумма781,50 ₽
+ доплата 490,00 ₽
В наличии344 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 75 — 23,60 ₽ (−9%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии490 шт
от 350 штюрлицам и ИП
продаётся от 350 штпри 350 — 16,97 ₽
Заказ со склада «Склад 13» с этой позицией — 781,50 ₽. До заказа без доплаты не хватает 16 518,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 781,50 ₽
Описание
Линейный стабилизатор напряжения от HTC Taejin с фиксированным выходом на 3.3 В. Модель рассчитана на ток до 0.8 А и выполнена в компактном корпусе TO-252 (DPAK). Относится к LDO-регуляторам с низким падением напряжения. Подходит для использования в бытовой электронике и маломощных устройствах.
Технические характеристики
| Шум | 100µV (B=10Hz to 10kHz) |
| Корпус | TO-252 (DPAK) |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Описание | 1A Low Dropout Voltage Regulator, 3.3V Fixed Output |
| Артикул | LM1117RS-3.3 |
| Выходной шум | 100µV |
| Ограничение тока | 1000mA |
| Вых. напряжение | 3.3V |
| Падение напряжения | 1.2V at 1.0A |
| Входной конденсатор | 10µF |
| Выходной конденсатор | 10µF |
| Макс. вх. напр. | 20V |
| Ток покоя | 5mA to 10mA |
| Макс. вых. ток | 1.0A |
| Макс. выходное напряжение | 3.366V |
| Мин. вых. напряжение | 3.234V |
| Макс. регулировка линии | 0.2% |
| Стаб. по линии тип. | 0.1% |
| Макс. регулировка нагрузки | 0.4% |
| Типовая регулировка нагрузки | 0.2% |
| Защита | Internal Current Protection, Thermal Protection |
| Тип выхода | фиксированный |
| Макс. темп. вывода | 260°C |
| Макс. ток покоя | 10mA |
| Ток покоя тип. | 5mA |
| Рабочее входное напряжение | 4.8V to 12V |
| Нестабильность по напряжению, тип. | 0.1% |
| Типовая нагрузочная регулировка | 0.2% |
| Operating input voltage | 12V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Подавление по питанию | 60dB typical, 75dB max |
| Требуемый выходной конденсатор | 10µF or larger |
| Диап. темп. хр. | -65°C to 150°C |
| Уровень чувствительности к влаге | 3 |
| Диап. раб. темп. | -40°C to 125°C |
| Supply voltage rejection max | 75dB |
| Подавление пульсаций питания, тип. | 60dB |
| Описание (англ.) | Positive Fixed 3.3V TO-252-2(DPAK) Voltage Regulators - Linear, Low Drop Out (LDO) Regulators RoHS |
| Output voltage tolerance 25c max | 3.333V |
| Output voltage tolerance 25c min | 3.267V |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Полярность включения | положительная |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 3.3 |
