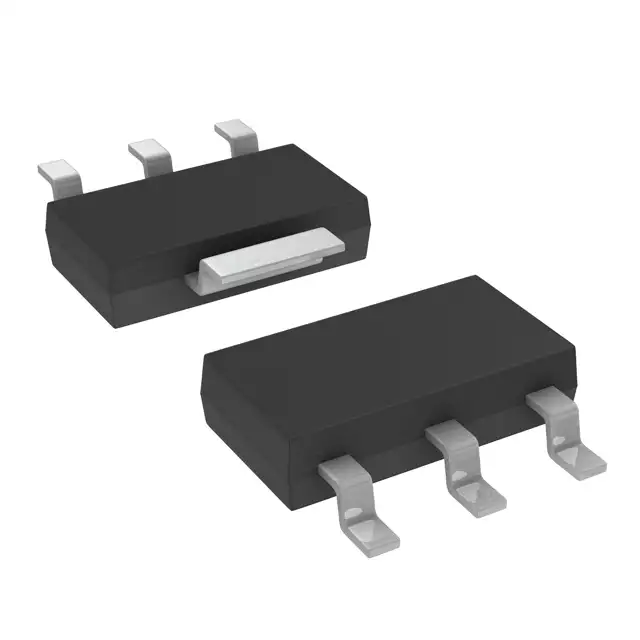

Микросхема LM1117MPX-5.0/NOPB
У поставщика
У поставщиков
4 861 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 38
В наличии:3 309 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,98 |
Склад 13
В наличии:1 552 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,27 |
| от 60 | 32,14 |
| от 120 | 29,57 |
| от 240 | 27,61 |
| от 479 | 26,16 |
Описание
Микросхема LM1117MPX-5.0/NOPB от Texas Instruments — это линейный стабилизатор напряжения. Он выдает фиксированные 5 В при входном напряжении до 15 В и способен отдавать ток до 800 мА. Компонент выполнен в компактном корпусе SOT-223 и подходит для питания микроконтроллеров и периферии в промышленной автоматике.
Технические характеристики
| Тип | Линейный регулятор |
| Контактов | 4 |
| Цоколевка | Pin1 ADJ/GND, Pin2 VOUT(tab), Pin3 VIN, Tab VOUT |
| Корпус | SOT-223 |
| Тип монтажа | SMD |
| Размер корпуса | 6.50mm x 3.50mm |
| Защита | current limiting, thermal shutdown |
| Psrr 120hz | 75dB |
| Описание | 800-mA low-dropout linear regulator, fixed 5V output |
| Наименование | LM1117MPX-5.0/NOPB |
| Вых. ток | 800mA |
| Вых. напряжение | 5V fixed |
| Падение напряжения | 1.2V at 800mA load current |
| Рег. линии | 0.2% (maximum) |
| Рег. нагрузки | 0.4% (maximum) |
| Выходной конденсатор | 10µF tantalum minimum |
| Рассеиваемая мощность | internally limited |
| Voltage reference | Zener trimmed bandgap reference |
| Абс. макс. импульсное входное напряжение, В | 20V |
| Макс. входное напряжение | 15V |
| Точность выходного напряжения | ±1% |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | 0°C to 125°C |
| Adjustable output voltage range | 1.25V to 13.8V (adjustable version) |
| Thermal resistance junction to ambient sot223 | 61.6°C/W |
