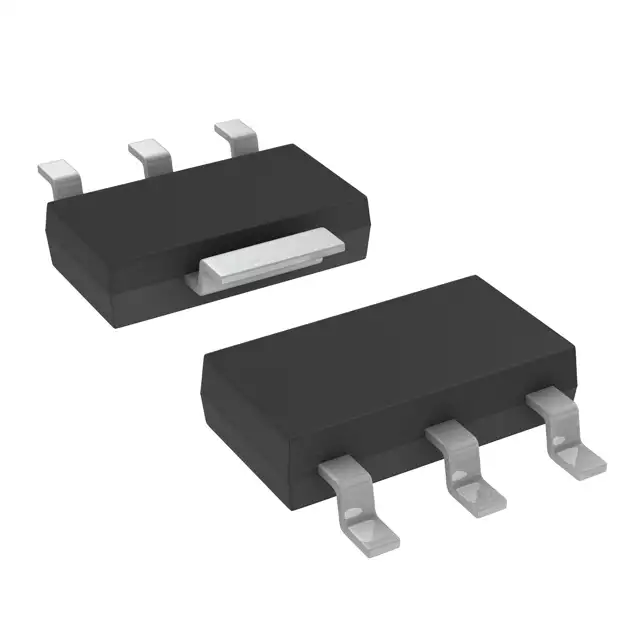

Микросхема LM1117IMPX-5.0/NOPB
У поставщика
У поставщиков
7 558 шт.
Норм. уп.: 20
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 103,43 |
| от 30 | 96,76 |
| от 60 | 93,42 |
| от 120 | 88,75 |
Цены поставщиков
Склад 38
В наличии:5 658 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,48 |
Склад 12
В наличии:1 900 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,50 |
| от 20 | 34,50 |
Описание
Микросхема линейного регулятора от Texas Instruments (TI). Обеспечивает стабильное выходное напряжение 5 В при токе до 800 мА, выполнена в компактном корпусе SOT-223. Подходит для систем питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Low-dropout linear regulator |
| Корпус | SOT-223 |
| Особенности | Current limiting, Thermal protection |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Применение | Post Regulator for Switching DC-DC Converter, High Efficiency Linear Regulators, Battery Chargers, Portable Instrumentation, Active SCSI Termination Regulator |
| Рейтинг ЭСР HBM | ±2000V |
| Вых. напряжение | 5V |
| Падение напряжения | 1.2V |
| Рег. линии | 0.2% |
| Рег. нагрузки | 0.4% |
| Current limiting | Да |
| Тепловая защита | Да |
| Макс. вх. напр. | 20V |
| Размер корпуса | 6.50mm x 3.50mm |
| Макс. вых. ток | 800mA |
| Мин. выходной конденсатор | 10 µF |
| Output voltage fixed | 5V |
| Тип выходного конденсатора | tantalum |
| Adjustable output range | 1.25V to 13.8V |
| Точность выходного напряжения | ±1% |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to 125°C |
| Input voltage recommended max | 15V |
| Термосопротивление кристалл-плата | 10.4 °C/W |
| Термосопротивление переход-среда | 61.6 °C/W |
| Thermal resistance junction to case top | 42.5 °C/W |
