Линейный стабилизатор с низким падением напряжения положительной полярности, регулируемый 1 А
У поставщика
ПроизводительHTC Taejin
КатегорияМикросхемы
У поставщиков
4 934 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:2 534 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 76 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,18 |
| от 128 | 8,53 |
| от 255 | 7,83 |
| от 510 | 7,14 |
| от 1 019 | 6,62 |
Склад 12
В наличии:2 400 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 2500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,53 |
| от 50 | 11,70 |
| от 500 | 9,92 |
Описание

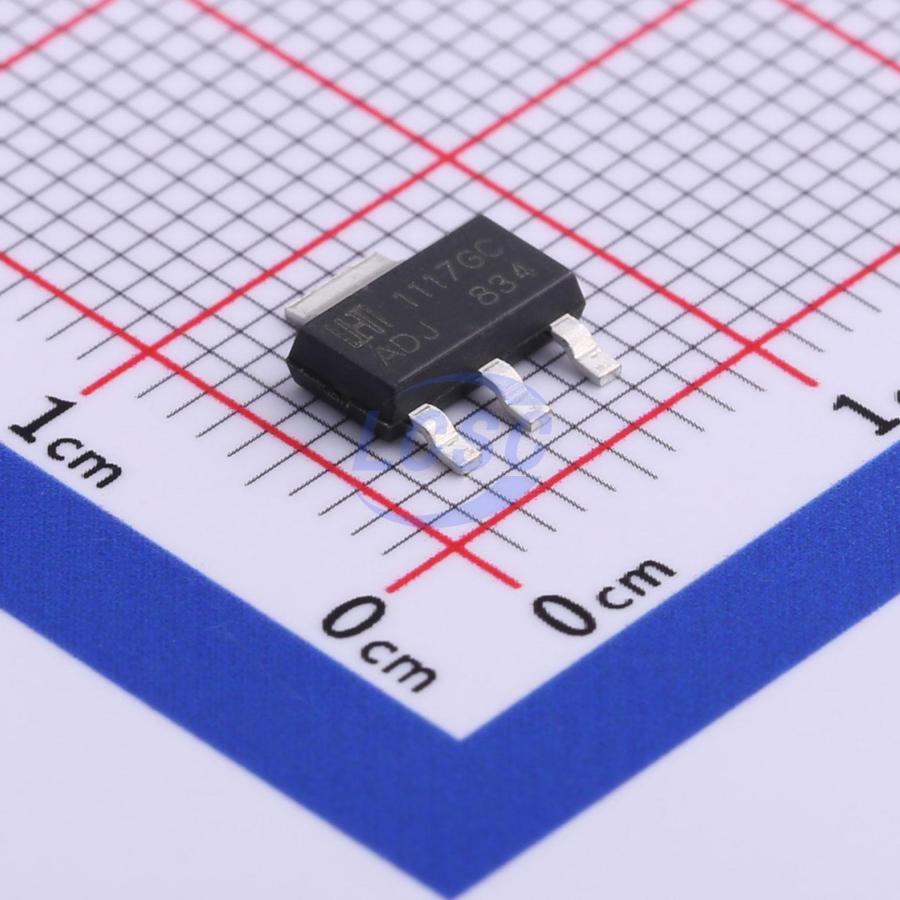

Линейный стабилизатор LM1117GS-ADJ от HTC Taejin — регулируемый LDO-регулятор положительной полярности. Обеспечивает выходной ток до 1 А и низкое падение напряжения, выпускается в компактном корпусе SOT-223. Подходит для источников питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOT-223-3L |
| Тип монтажа | SMD |
| Применение | Active SCSI Terminators, Portable/Notebook Computers, High Efficiency Linear Regulators, SMPS Post Regulators, Mother B/D Clock Supplies, Disk Drives, Battery Chargers |
| Выходной шум | 0.003% of Vout typ (10Hz to 10kHz) |
| Корпус | SOT-223-3 |
| Ограничение тока | 1000mA |
| Падение напряжения | 1.2V at 1A, 1.1V at 500mA, 1.0V at 100mA |
| Рег. линии | 0.1% typ, 0.2% max |
| Рег. нагрузки | 0.2% typ, 0.4% max |
| Lead temperature | 260°C |
| Ток покоя | not specified for adjustable version; for fixed versions 5mA typ, 10mA max |
| Опорное напряжение | 1.250V typ, 1.238V min, 1.262V max (at 25°C) |
| Макс. вых. ток | 1A |
| Терморегулирование | 0.003%/W, 30ms pulse |
| Долговременная стабильность | 0.3% at 125°C, 1000hrs |
| Тип выхода | регулируемый |
| Мин. ток нагр. | 5mA typ, 10mA max |
| Диап. вых. напр. | 1.25V to (Vin - dropout) |
| Температурная стабильность | 0.5% |
| Adjustment pin current | 50µA typ, 120µA max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output capacitor minimum | 10µF |
| Supply voltage rejection | 60dB min, 75dB typ at 120Hz |
| Adjustable output voltage | 1.25V reference (1.238V to 1.262V at 25°C, 1.219V to 1.281V over temperature) |
| Диап. темп. хр. | -65°C to 150°C |
| Абс. макс. входное напряжение | 20V |
| Уровень чувствительности к влаге | 3 |
| Рекомендуемый входной конденсатор | 10µF |
| Operating input voltage max | 12V |
| Описание (англ.) | Positive Adjustable 1.238V~1.262V SOT-223-3L Voltage Regulators - Linear, Low Drop Out (LDO) Regulators RoHS |
| Adjustment pin current change | 0.5µA typ, 5µA max |
| Диапазон темп. перехода | -40°C to 125°C |
