Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 1 А
У поставщика
ПроизводительHTC Taejin
КатегорияЛинейные регуляторы
У поставщиков
1 524 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:1 400 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 50 | 12,21 |
| от 500 | 10,37 |
Склад 13
В наличии:124 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,08 |
| от 114 | 16,17 |
| от 227 | 14,59 |
| от 453 | 13,39 |
| от 905 | 12,50 |
Описание

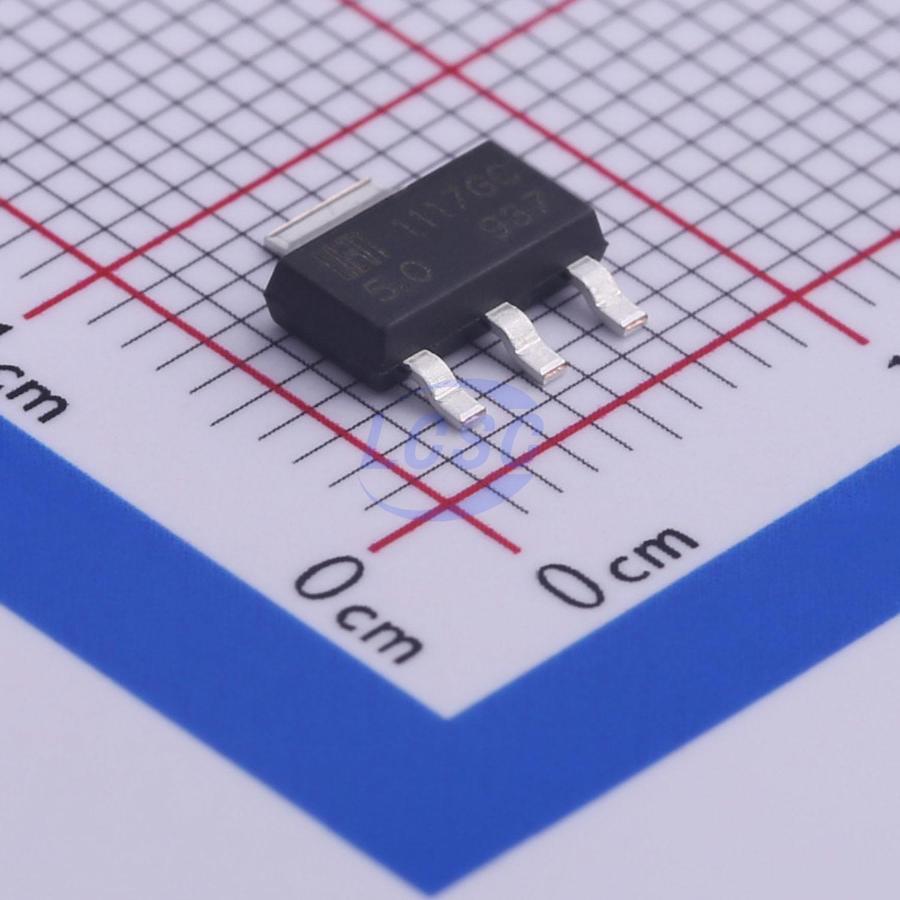

Линейный стабилизатор LM1117GS-5.0 от HTC Taejin выдаёт стабильные 5 В при токе до 1 А. Устройство в корпусе SOT-223 для поверхностного монтажа отличается низким падением напряжения (типично 1,2 В) и встроенной защитой от перегрева и перегрузки. Подходит для питания микроконтроллеров и периферии в промышленной автоматике и бытовой электронике.
Технические характеристики
| Вывод 1 | ADJ/GND |
| Вывод 2 | VOUT |
| Вывод 3 | VIN |
| Статус | Active |
| Корпус | SOT-223 |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Описание | 1A Low Dropout Positive Voltage Regulator, 5.0V fixed output |
| Артикул | LM1117GS-5.0 |
| Supplied as | Tape & Reel |
| Выходной шум | 100µV (10Hz to 10kHz) |
| Ограничение тока | 1A |
| Вых. напряжение | 5.0V |
| Падение напряжения | 1.2V typical at 1A (max 1.3V at 1A) |
| Рег. линии | 0.1% typ, 0.2% max |
| Рег. нагрузки | 0.2% typ, 0.4% max |
| Мин. входное напряжение | 6.5V |
| Ток покоя | 5mA typ, 10mA max |
| Current protection | Да |
| Dropout voltage 1A | 1.2V |
| Макс. вых. ток | 1A |
| Макс. выходное напряжение | 5.050V |
| Мин. вых. напряжение | 4.950V |
| Thermal protection | Да |
| Терморегулирование | 0.003%/W |
| Макс. регулировка линии | 0.2% |
| Стаб. по линии тип. | 0.1% |
| Макс. регулировка нагрузки | 0.4% |
| Типовая регулировка нагрузки | 0.2% |
| Долговременная стабильность | 0.3% at 125°C, 1000 hrs |
| Тип выхода | фиксированный |
| Макс. темп. вывода | 260°C |
| Мин. выходной конденсатор | 10µF |
| Output current limit | 1000mA |
| Dropout voltage 100mA | 1.0V |
| Dropout voltage 500mA | 1.1V |
| Макс. ток покоя | 10mA |
| Ток покоя тип. | 5mA |
| Температурная стабильность | 0.5% |
| Dropout voltage 1A max | 1.3V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply voltage rejection | 60-75 dB at 120Hz |
| Dropout voltage 100mA max | 1.1V |
| Dropout voltage 500mA max | 1.2V |
| Output capacitor required | 10µF or larger |
| Диап. темп. хр. | -65°C to 150°C |
| Абс. макс. входное напряжение | 20V |
| Температура пайки выводов | 260°C |
| Уровень чувствительности к влаге | 3 |
| Input voltage max operating | 15V |
| Input voltage operating max | 15V |
| Input supply voltage abs max | 20V |
| Output voltage over temp max | 5.100V |
| Output voltage over temp min | 4.900V |
| Supply voltage rejection max | 75dB |
| Supply voltage rejection typ | 60dB |
| Описание (англ.) | Positive Fixed 5V SOT-223-3L Voltage Regulators - Linear, Low Drop Out (LDO) Regulators RoHS |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Диапазон темп. перехода | -40°C to 125°C |
| Полярность включения | положительная |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 5 |
