Линейный стабилизатор с низким падением напряжения положительной полярности, 3.3 В, 1 А
У поставщика
ПроизводительHTC Taejin
КатегорияМикросхемы
У поставщиков
8 388 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:7 288 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,07 |
| от 112 | 17,05 |
| от 224 | 15,40 |
| от 448 | 14,13 |
| от 895 | 13,20 |
Склад 12
В наличии:1 100 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 2500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 50 | 12,21 |
| от 500 | 10,41 |
Описание

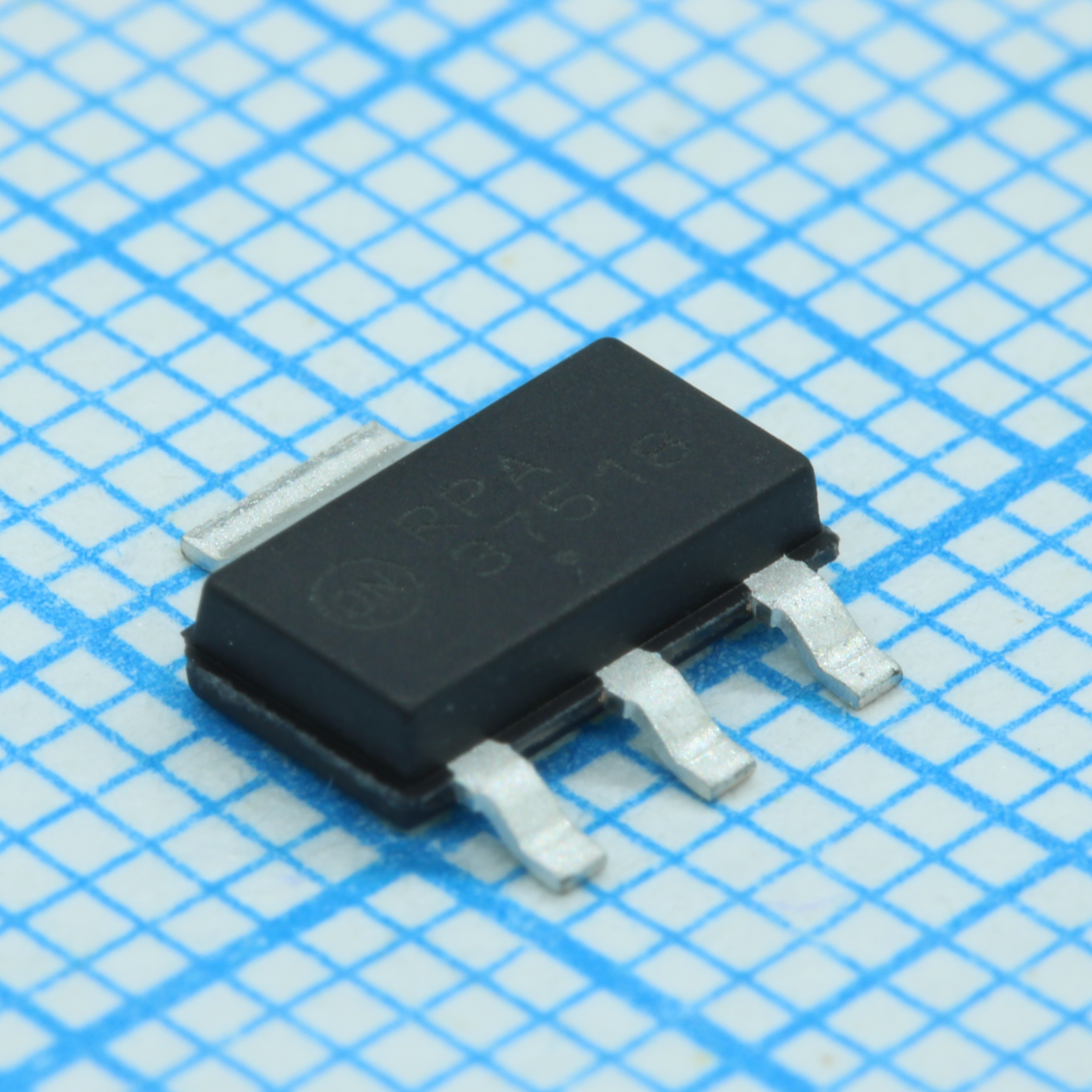

Линейный стабилизатор LM1117GS-3.3 от HTC Taejin с фиксированным выходным напряжением 3,3 В. Микросхема рассчитана на выходной ток до 1 А и отличается низким падением напряжения. Выполнена в компактном корпусе SOT-223-3. Подходит для использования в бытовой электронике, системах питания микроконтроллеров и промышленной автоматике.
Технические характеристики
| Тип | positive voltage regulator, low dropout (LDO) |
| Корпус | SOT-223-3L |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Fixed output | Да |
| Выходной шум | 100µV rms (10Hz to 10kHz) |
| Корпус | SOT-223-3 |
| Ограничение тока | 1000mA |
| Вых. напряжение | 3.3V |
| Падение напряжения | 1.2V at 1A, 1.1V at 500mA, 1.0V at 100mA |
| Рег. линии | 0.1% typical, 0.2% maximum |
| Рег. нагрузки | 0.2% typical, 0.4% maximum |
| Lead temperature | 260°C |
| Макс. вх. напр. | 12V |
| Мин. входное напряжение | 4.8V |
| Ток покоя | 5mA typical, 10mA maximum |
| Adjustable version | Нет |
| Макс. вых. ток | 1A |
| Терморегулирование | 0.003%/W |
| Тепловое сопротивление | не указано |
| Диап. вх. напр. | 4.8V to 12V |
| Долговременная стабильность | 0.3% at 125°C, 1000 hours |
| Темп. хранения | -65°C to 150°C |
| Тип выхода | фиксированный |
| Fixed output voltage | 3.3V |
| Dropout voltage at 1a | 1.2V typ, 1.3V max |
| Температурная стабильность | 0.5% |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dropout voltage at 100ma | 1.0V typ, 1.1V max |
| Dropout voltage at 500ma | 1.1V typ, 1.2V max |
| Допуск вых. напр. | ±1% at 25°C, ±2% over temperature |
| Supply voltage rejection | 60dB minimum, 75dB typical at 120Hz |
| Output capacitor required | 10µF or larger |
| Уровень чувствительности к влаге | 3 |
| Adjustable version available | Нет |
| Рекомендуемый выходной конденсатор | 10µF or larger |
| Output voltage tolerance 25c | ±1% |
| Описание (англ.) | Linear Voltage Regulator IC Positive Fixed 1 Output 1A SOT-223-3L |
| Рабочая температура перехода | -40°C to 125°C |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Output voltage tolerance full range | ±2% |
| Полярность включения | положительная |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 3.3 |
