Документация
Audio Transformer 1:1 6500VDC 66Ohm Prim. DCR 66Ohm Sec. DCR 6Term. PC Pin Thru-Hole
У поставщика
ПроизводительBourns
У поставщиков
34 шт.
Норм. уп.: 28
Цены поставщиков
Склад 13
В наличии:34 шт
Срок поставки: до недели
Норм. уп.: 28
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 447,01 |
| от 2 | 1 377,50 |
| от 4 | 1 320,89 |
| от 8 | 1 278,85 |
| от 16 | 1 247,58 |
Описание

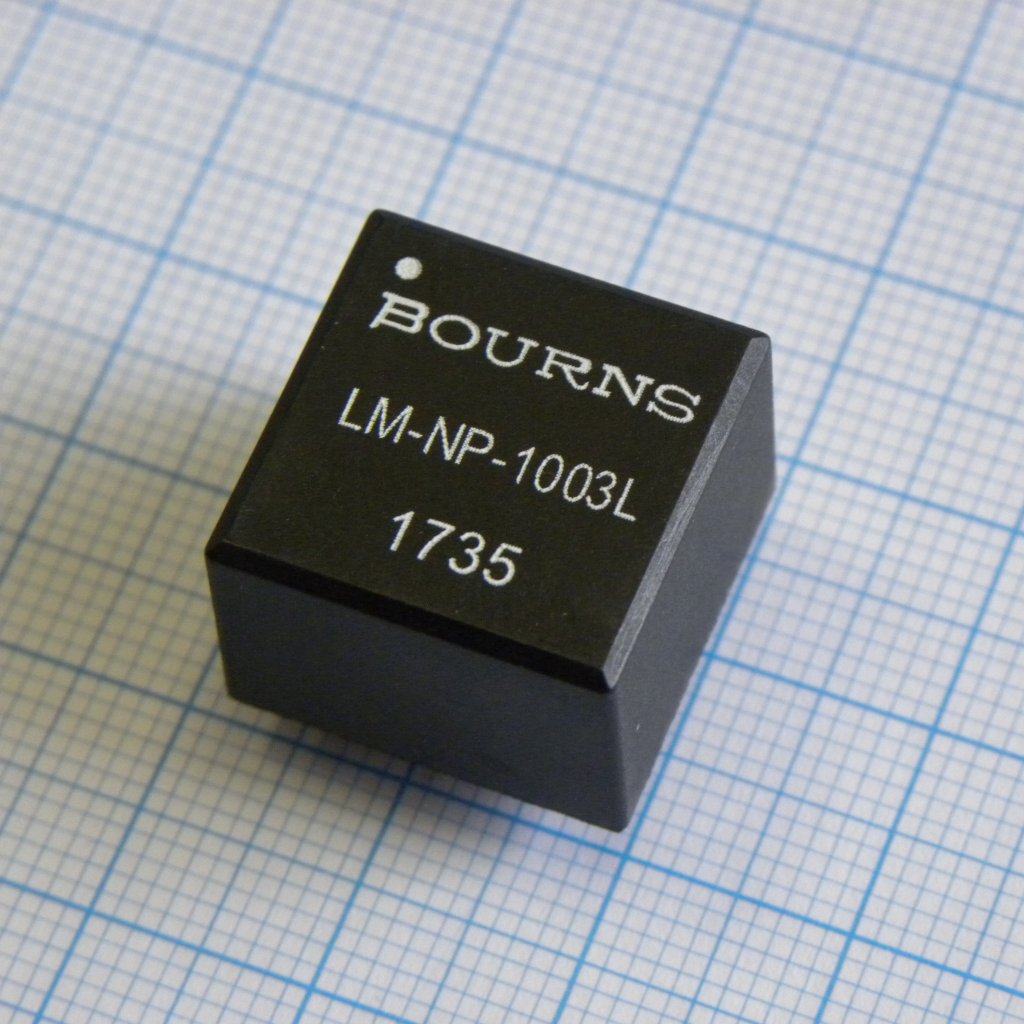

Трансформатор звуковой частоты Bourns LM-NP-1003L с коэффициентом трансформации 1:1. Выдерживает изоляцию до 6500 В постоянного тока, сопротивление первичной и вторичной обмоток — 66 Ом. Монтируется в отверстия на плате, имеет 6 выводов. Подходит для гальванической развязки в аудиотрактах промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| Корпус | DIP |
| Тип монтажа | THT |
| Кол-во выводов | 6 |
| Размеры | 17.7mm x 12.6mm x 10.5mm |
| Искажение | ≤0.1% at 0dB/1.0kHz |
| Shunt loss | 9.0kΩ |
| Power level | -45.0dBm to +3.0dBm |
| Коэфф. трансформации | 1:1 |
| Вносимые потери | ≤1.5dB at 2.0kHz |
| Соотв. RoHS | Да |
| Описание | Audio Transformers / Signal Transformers LINE MATCHING TRANS |
| Impedance primary | 600Ω |
| Frequency response | -0.3dB typ (0.2-3.5kHz) |
| Inductance primary | 2.8H |
| Leakage inductance | 14.0mH |
| Wide band response | -2.5dB typ (0.2-10.0kHz) |
| Эл. прочность | 6.5kVDC |
| Impedance secondary | 600Ω |
| Inductance secondary | 2.8H |
| Longitudinal balance | -80.0dB (0.3-4.0kHz) |
| Dc resistance primary | 66Ω |
| Winding configuration | both windings center-tapped |
| Dc resistance secondary | 66Ω |
| Return loss in networks | ≥21.0dB |
| Return loss transformer | ≥10.0dB |
| Тип упаковки | Tube (туба) |
| Temperature storage range | -20°C to +70°C |
| Temperature operation range | -10°C to +60°C |
