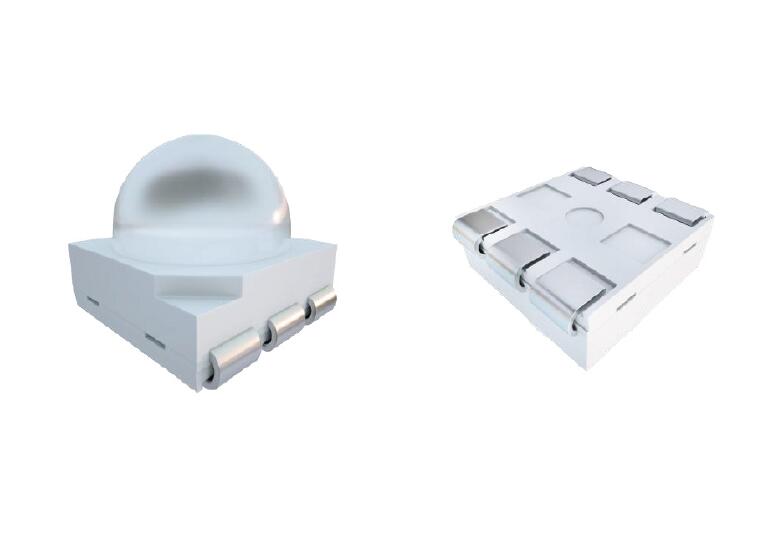

Светодиод SMD LLS5050P6BL-FJ-D30
У поставщика
У поставщиков
1 900 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 6,84 |
| от 60 | 6,56 |
| от 120 | 6,38 |
| от 200 | 6,24 |
Цены поставщиков
РадиоЧип
В наличии:1 900 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 6,84 |
| от 60 | 6,56 |
| от 120 | 6,38 |
| от 200 | 6,24 |
Описание
Светодиод SMD Litekey LLS5050P6BL-FJ-D30 в синем корпусе 5050 с матовой линзой. Рабочее напряжение от 2,8 до 3,4 В, максимальная рассеиваемая мощность 500 мВт, угол обзора 30°. Подходит для индикации и подсветки в промышленной и бытовой электронике.
Технические характеристики
| Цвет | Blue |
| Корпус | 5050 SMD |
| Без свинца | Yes |
| Цвет линзы | Fog colloid |
| Артикул | LLS5050P6BL-FJ-D30 |
| Производитель | LITEKEY |
| Материал кристалла | InGaN/AIGaInP |
| Тип монтажа | SMT |
| Тип компонента | LED |
| Pulse width ms | 0.1 |
| Соотв. RoHS | Yes |
| Размер корпуса мм | 5.0 × 5.0 × 5.2 |
| Pulsed duty cycle | 1/10 |
| Esd protection hbm V | 3000 |
| Forward voltage max V | 3.4 |
| Forward voltage min V | 2.8 |
| Reverse voltage max V | 5 |
| Угол обзора, град | 30 |
| Reverse current max uA | 10 |
| Power dissipation max mW | 500 |
| Luminous intensity max lm | 18 |
| Luminous intensity min lm | 8 |
| Storage temperature max C | +40 |
| Storage temperature min C | -40 |
| Dominant wavelength max nm | 470 |
| Dominant wavelength min nm | 460 |
| Junction temperature max C | 125 |
| Уровень чувствительности к влаге | 5a |
| Bake after unpacking temp C | 70 |
| Forward voltage tolerance V | ±0.1 |
| Макс. раб. темп. | +85 |
| Мин. рабочая температура | -40 |
| Forward current pulsed max mA | 200 |
| Bake after unpacking time hours | 12 |
| Luminous flux tolerance percent | ±15 |
| Reverse current test condition V | 5 |
| Viewing angle 2theta 1 2 max deg | 40 |
| Viewing angle 2theta 1 2 min deg | 20 |
| Forward current continuous max mA | 150 |
| Forward voltage test condition mA | 150 |
| Reflow soldering lead free time sec | 8 |
| Luminous intensity test condition mA | 150 |
| Recommended storage unopened rgb days | 30 |
| Reflow soldering lead solder time sec | 8 |
| Reflow soldering lead free peak temp C | 260 |
| Recommended storage unopened white days | 60 |
| Reflow soldering lead free temp range C | 180-200 |
| Reflow soldering lead solder peak temp C | 230 |
| Reflow soldering lead solder temp range C | 140-160 |
| Reflow soldering lead free ramp rate C sec | 4 |
| Reflow soldering lead solder ramp rate C sec | 4 |
| Soldering time limit controlled humidity hours | 12 |
| Soldering time limit uncontrolled humidity hours | 6 |
