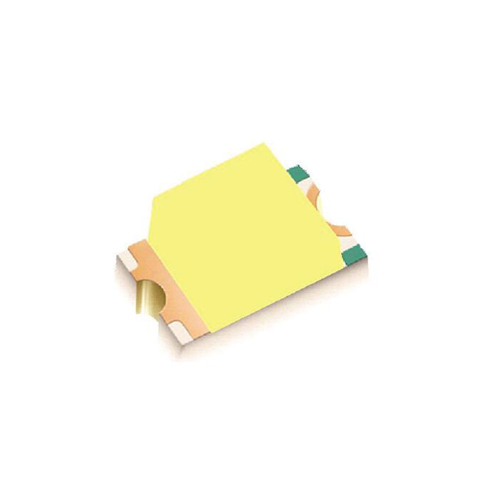

Светодиод SMD LLS0805UWC
У поставщика
У поставщиков
3 285 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,52 |
| от 800 | 0,48 |
| от 2 000 | 0,47 |
| от 4 000 | 0,46 |
Цены поставщиков
РадиоЧип
В наличии:3 285 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,52 |
| от 800 | 0,48 |
| от 2 000 | 0,47 |
| от 4 000 | 0,46 |
Описание
Светодиод SMD белого свечения от Litekey в компактном корпусе 0805 (2,0x1,2x0,8 мм). Работает при напряжении 2,7–3,3 В и токе 20 мА, обеспечивая яркость до 700 мкд с углом обзора 120°. Подходит для индикации в бытовой электронике и портативных устройствах.
Технические характеристики
| Корпус | 0805 (2012 metric) |
| Тип монтажа | SMD |
| Размеры | 2.0x1.2x0.8mm |
| Описание | Surface mount white LED, 0805 package |
| Артикул | LLS0805UWC |
| Стойкость к ЭСР | 2000V |
| Угол обзора | 120° |
| Esd precautions | required, anti-static handling |
| Обратное напряжение | 5V |
| Voltage grading | N11-8 to N12-1 (2.7-3.3V at 20mA) |
| Усл. сушки | 60±5°C for 24 hours |
| Растворитель | alcohol recommended |
| Рассеиваемая мощность | 70mW |
| Brightness grading | D9 to E6 (300-700mcd at 20mA) |
| Wavelength grading | CW4-19 (8500-11500K at 20mA) |
| Макс. прямое напряжение | 3.3V |
| Мин. прямое напряжение | 2.7V |
| Макс. обратный ток | 5µA |
| Макс. прямой ток | 80mA |
| Цвет. темп. макс. | 15000K |
| Мин. цветовая температура | 7500K |
| Макс. сила света | 660mcd |
| Мин. сила света | 360mcd |
| Прямое напряжение типовое | 2.7-3.3V (at 20mA) |
| Температура пайки выводов | 260°C for ≤6s |
| Диап. темп. хр. | -40 to +85°C |
| Непрерывный прямой ток | 20mA |
| Температура ручной пайки | ≤300°C, ≤3s per terminal |
| Типовая сила света | 360-660mcd (at 20mA) |
| Макс. количество оплавлений | 2 |
| Диап. раб. темп. | -20 to +85°C |
| Chromaticity coordinate x max | 0.3012 |
| Chromaticity coordinate x min | 0.2598 |
| Chromaticity coordinate y max | 0.3324 |
| Chromaticity coordinate y min | 0.2572 |
| Условия хранения после вскрытия | ≤30°C, ≤10% RH, 7 days |
| Условия хранения до вскрытия | ≤30°C, ≤60% RH, 1 year |
