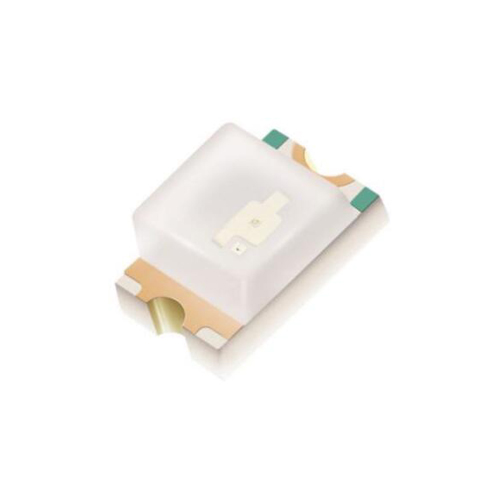

Светодиод SMD LLS0805UPGC
У поставщика
У поставщиков
41 645 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,43 |
| от 800 | 0,40 |
| от 2 000 | 0,39 |
| от 4 000 | 0,38 |
Цены поставщиков
РадиоЧип
В наличии:41 645 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,43 |
| от 800 | 0,40 |
| от 2 000 | 0,39 |
| от 4 000 | 0,38 |
Описание
Светодиод SMD LLS0805UPGC от Litekey — компактный зеленый светодиод в корпусе 0805. Работает при токе 20 мА, имеет угол обзора 120° и яркость от 300 до 800 мКд. Подходит для индикации в бытовой электронике и промышленной автоматике.
Технические характеристики
| Цвет | green |
| Корпус | 0805 (2012 metric) |
| Cleaning | alcohol recommended, ≤30°C for 3min or ≤50°C for 30s |
| Тип монтажа | SMD |
| Размеры | 2.0mm x 1.2mm x 0.8mm |
| ESD рейтинг | 2000V |
| Цвет линзы | water clear |
| Артикул | LLS0805UPGC |
| Угол обзора | 120° |
| Hand soldering | ≤300°C, ≤3s per terminal, one time only |
| Grading voltage | { "bins": [ "M18-9", "M19-1", "M19-2", "M19-3", "M19-4" ], "condition": "IF=20mA" } |
| Ширина полуволны | 38nm |
| Пиковая длина волны | 525nm |
| Обратный ток | 5µA (max at Vr=5V) |
| Обратное напряжение | 5V |
| Усл. сушки | 60±5°C for 24h if moisture indicator faded or storage exceeded |
| Оплавление пайки | Pb-free reflow, max 2 times |
| Рассеиваемая мощность | 70mW |
| Grading brightness | { "bins": [ "D9", "E1", "E2", "E3", "E4", "E5", "E6", "E7" ], "range_mcd": "300-800" } |
| Grading wavelength | { "bins": [ "HB04", "HB05", "HB06" ], "range_nm": "460-475" } |
| Условия хранения | ≤30°C, <60%RH before opening; after opening ≤30°C, <10%RH, use within 7 days |
| Макс. прямой ток | 20mA |
| Макс. прямое напряжение | 3.2V |
| Мин. прямое напряжение | 2.6V |
| Макс. прямой ток | 80mA (1/10 duty, 0.1ms pulse) |
| Макс. сила света | 750mcd |
| Мин. сила света | 360mcd |
| Доминирующая длина волны макс. | 535nm |
| Доминирующая длина волны мин. | 515nm |
| Прямое напряжение типовое | not specified |
| Температура пайки выводов | 260°C for ≤6s |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -20°C to +85°C |
