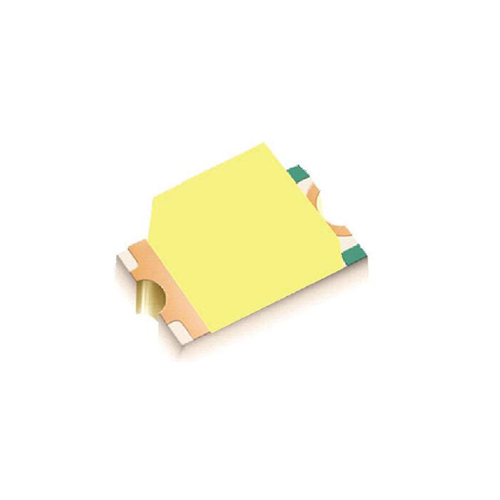

Светодиод SMD LLS0805UBC
У поставщика
У поставщиков
6 640 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,46 |
| от 800 | 0,43 |
| от 2 000 | 0,41 |
| от 4 000 | 0,41 |
Цены поставщиков
Склад 2
В наличии:6 640 шт
Срок поставки: до 2 недель
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,46 |
| от 800 | 0,43 |
| от 2 000 | 0,41 |
| от 4 000 | 0,41 |
Описание
Светодиод SMD LLS0805UBC от Litekey — яркий синий светодиод в компактном корпусе 0805 (2,0×1,2×0,8 мм). Работает при прямом напряжении 2,6–3,2 В и токе 20 мА, обеспечивая силу света до 258 мкд с углом обзора 120°. Подходит для индикации в промышленной автоматике, бытовой электронике и портативных устройствах.
Технические характеристики
| Цвет | Синий |
| Colloid | Water clear |
| Тип монтажа | SMD |
| ESD рейтинг | 2000 V |
| Описание | 0805 Blue Surface Mount LED |
| Артикул | LLS0805UBC |
| Тип упаковки | 0805 (2012 metric) |
| Угол обзора | 120 deg (typical) |
| Соотв. RoHS | Да |
| Прямое напряжение | 2.6-3.2 V (at 20mA) |
| Ширина полуволны | 20 nm (typical) |
| Пиковая длина волны | 470 nm (typical) |
| Обратный ток | ≤5 uA (at 5V) |
| Обратное напряжение | 5 V |
| Voltage grading | Bin: W18-8; Max V: 2.7; Min V: 2.6, Bin: W18-9; Max V: 2.8; Min V: 2.7, Bin: W19-1; Max V: 2.9; Min V: 2.8, Bin: W19-2; Max V: 3; Min V: 2.9, Bin: W19-3; Max V: 3.1; Min V: 3, Bin: W19-4; Max V: 3.2; Min V: 3.1 |
| Рассеиваемая мощность | 70 mW |
| Brightness grading | Bin: D3; Max mcd: 150; Min mcd: 120, Bin: D4; Max mcd: 180; Min mcd: 150, Bin: D5; Max mcd: 210; Min mcd: 180, Bin: D6; Max mcd: 240; Min mcd: 210, Bin: D7; Max mcd: 270; Min mcd: 240 |
| Сила света | 126-258 mcd (at 20mA) |
| Размеры упаковки | 2.0*1.2*0.8 mm |
| Wavelength grading | Bin: HB04; Max nm: 465; Min nm: 460, Bin: HB05; Max nm: 470; Min nm: 465, Bin: HB06; Max nm: 475; Min nm: 470 |
| Доминирующая длина волны | 460-475 nm |
| Макс. прямой ток | 80 mA (1/10 duty, 0.1ms pulse) |
| Температура пайки выводов | 260 °C for ≤6 s |
| Диап. темп. хр. | -40 to +85 °C |
| Непрерывный прямой ток | 20 mA |
| Диап. раб. темп. | -20 to +85 °C |
