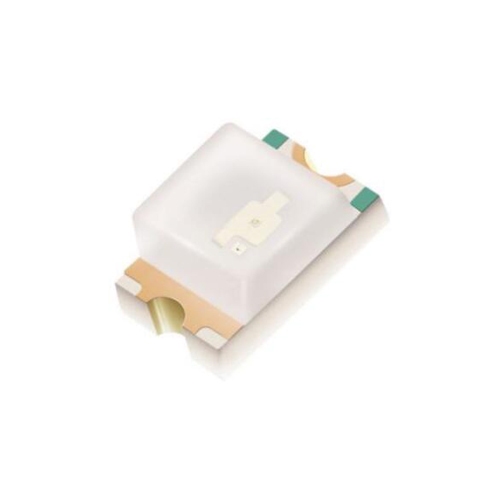

Светодиод SMD LLS0805SYGC
У поставщика
У поставщиков
43 040 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,46 |
| от 800 | 0,43 |
| от 2 000 | 0,41 |
| от 4 000 | 0,41 |
Цены поставщиков
Склад 2
В наличии:43 040 шт
Срок поставки: до 2 недель
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,46 |
| от 800 | 0,43 |
| от 2 000 | 0,41 |
| от 4 000 | 0,41 |
Описание
Светодиод SMD LLS0805SYGC производства Litekey выполнен в стандартном корпусе 0805. Модель излучает яркий жёлто-зелёный свет, что делает её подходящей для индикации и подсветки в компактных электронных устройствах. Компонент отличается стабильной работой и низким энергопотреблением, применяется в бытовой и промышленной электронике.
Технические характеристики
| Тип | Surface Mount LED |
| Цвет | Yellow Green |
| Корпус | 0805 (2012 metric) |
| Тип монтажа | SMD |
| Допуск | ±0.1 mm |
| Размеры | 2.0x1.2x0.8 mm |
| ESD рейтинг | 2000 V |
| Артикул | LLS0805SYGC |
| Угол обзора | 120 deg |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.9 to 2.3 V |
| Voltage grading | M18-1:1.9-2.0, M18-2:2.0-2.1, M18-3:2.1-2.2, M18-4:2.2-2.3 V |
| Усл. сушки | 60±5 °C for 24 hours |
| Растворитель | alcohol |
| Brightness grading | D1:50-80, D2:80-120, D3:120-150, D4:150-180, D5:180-210, D6:210-240 mcd |
| Сила света | 78 to 215 mcd |
| Wavelength grading | HYG03:565-567.5, HYG04:567.5-570, HYG05:570-572.5, HYG06:572.5-575 nm |
| Cleaning conditions | ≤30 °C for 3 min or 50 °C for 30 s |
| Доминирующая длина волны | 565 to 575 nm |
| Half wave width typ | 25 nm |
| Время ручной пайки | ≤3 s per terminal |
| Пиковая длина волны тип. | 570 nm |
| Макс. обратный ток | 5 µA |
| Макс. обратное напряжение | 5 V |
| Макс. рассеиваемая мощность | 50 mW |
| Peak forward condition | 1/10 duty cycle, 0.1 ms pulse width |
| Температура пайки выводов | 260 °C for ≤6 s |
| Пиковый прямой ток макс. | 80 mA |
| Диап. темп. хр. | -40 to +85 °C |
| Температура ручной пайки | ≤300 °C |
| Макс. количество оплавлений | 2 |
| Диап. раб. темп. | -20 to +85 °C |
| Ultrasonic cleaning max power | 300 W |
| Постоянный прямой ток макс. | 20 mA |
| Условия измерения прямого напряжения | IF=20 mA |
| Storage condition after opening | ≤30 °C, <10% RH, solder within 168 hours |
| Storage condition before opening | ≤30 °C, <60% RH, use within 1 year |
| Luminous intensity test condition | IF=20 mA |
| Dominant wavelength test condition | IF=20 mA |
